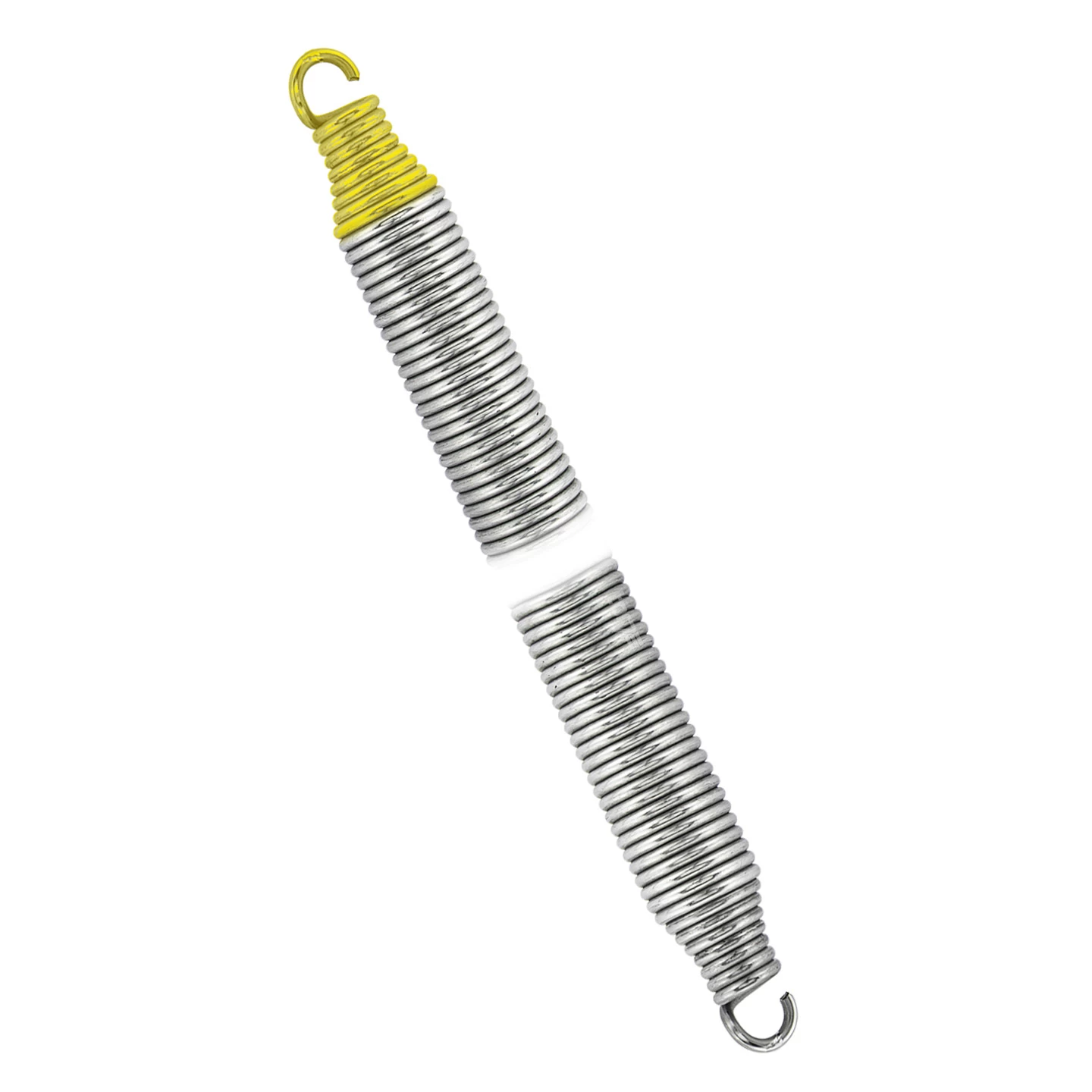

Teckentrup Zugfeder Typ GS 7, Gelb

Beschreibung zu Teckentrup Zugfeder Typ GS 7, Gelb

Farbliche gekennzeichnete Zugfedern wie die Teckentrup Zugfeder Typ GS 7, Gelb werden bei vielen Teckentrup CarTeck Sektionaltoren eingesetzt. Diese Orginalteile sind nun aber auch einzeln erhältlich, um verschlissene oder gebrochene Feder ersetzen zu können. Sektionaltore von Teckentrup werden mit waagerecht verbauten Zugfedern in einem Federkanal oberhalb der Laufschienen ausgestattet. Je nach Ausführung werden diese als 2-fach, 3-fach oder 4-fach Federpaket ausgeführt. Das gewährleistet einen optimalen Gewichtsausgleich und somit sichere, sowie leichtgängige Torbewegungen. Die ständigen Belastungen der Federn im alltäglichen Torbetrieb führen zum natürlichen Verschleiß, weshalb eine regelmäßige Zustandsprüfung der einzelnen Federn empfehlenswert ist. Bei fortgeschrittenem Verschleiß oder Federbruch muss ein umgehender Austausch vorgenommen werden. Die passende Ersatzfeder wird anhand der Kennzeichungsfarbe bestimmt. Das hier erhältliche Originalersatzteil Teckentrup Zugfeder Typ GS 7, Gelb ist so z. Bsp. gelb markiert. Der Austausch darf also nur durch eine Zugfeder mit identischer Farbkennzeichnung vorgenommen werden. Man sollte zudem immer alle Federn im Federpaket gleichzeitig austauschen, da sich die restlichen Zugfedern ebenfalls an der Belastungsgrenze befinden.

Lieferumfang

• Teckentrup Zugfeder Typ GS 7, Gelb

HINWEIS: Die passende Ersatzfeder bitte anhand der Farbkennzeichnung der zu ersetzenden Feder auswählen. Die Teckentrup Zugfeder Typ GS 7, Gelb wird nur dann empfohlen, wenn die alte Feder an deren Enden ebenfalls gelb markiert war.

Technische Daten

Federtyp:	Zugfeder GS 7
Farbkennzeichnung:	gelb
Drahtdurchmesser:	2,9 mm
Durchmesser außen:	23,9 mm
Ungespannte Länge:	1200,2 mm
Zugkraft/mm:	0,19 N/mm
Bauart:	konisch
Material:	Stahl, verzinkt
Öse:	deutsche Öse

Kompatible Sektionaltore

• Teckentrup CarTeck Sektionaltore mit gelber Federkennzeichnung
• Fremdhersteller (Bitte zwingend die technischen Daten beachten!)

Zugfedern für Teckentrup Sektionaltore

Bei Teckentrup CarTeck Sektionaltoren werden die in einem Federkanal oberhalb der Laufschienen sitzenden Zugfedern als 2-, 3- oder 4-fach Federpaket ausgeführt. Das gewährleistet einen optimalen Gewichtsausgleich durch Federtechnik und garantiert leichtgängige, kontrollierte Torbewegungen. Da ständige Bewegungen im alltäglichen Torbetrieb zum natürlichen Verschleiß der einzelnen Federn führen, kann es im Laufe der Zeit zu schwergängigen Torbewegungen, sowie einen erhöhten Kraftaufwand beim Bewegen des Tores kommen. Die ersten Anzeichen für einen fortgeschrittenen Verschleiß sind überdehnte Federn und ein schwergängiger Torlauf. Durch den erhöhten Kraftaufwand kann auch der Garagentorantrieb beschädigt werden. Damit ein kompletter Federbruch vermieden wird, sollte der Zustand der einzelnen Federn in regelmäßigen Abständen überprüft werden. Ein Federaustausch sollte zudem immer auf beiden Seiten gleichzeitig vorgenommen werden, um einen einheitlichen Zustand der einzelnen Federn gewährleisten zu können. Die Ösen am Ende der Feder werden für eine ordnungsgemäße Befestigung am dafür vorgesehenen Federhalter eingehakt und von unten mit den anderen Federn durch mehrere Kunststoffgleitstücke miteinander verbunden.

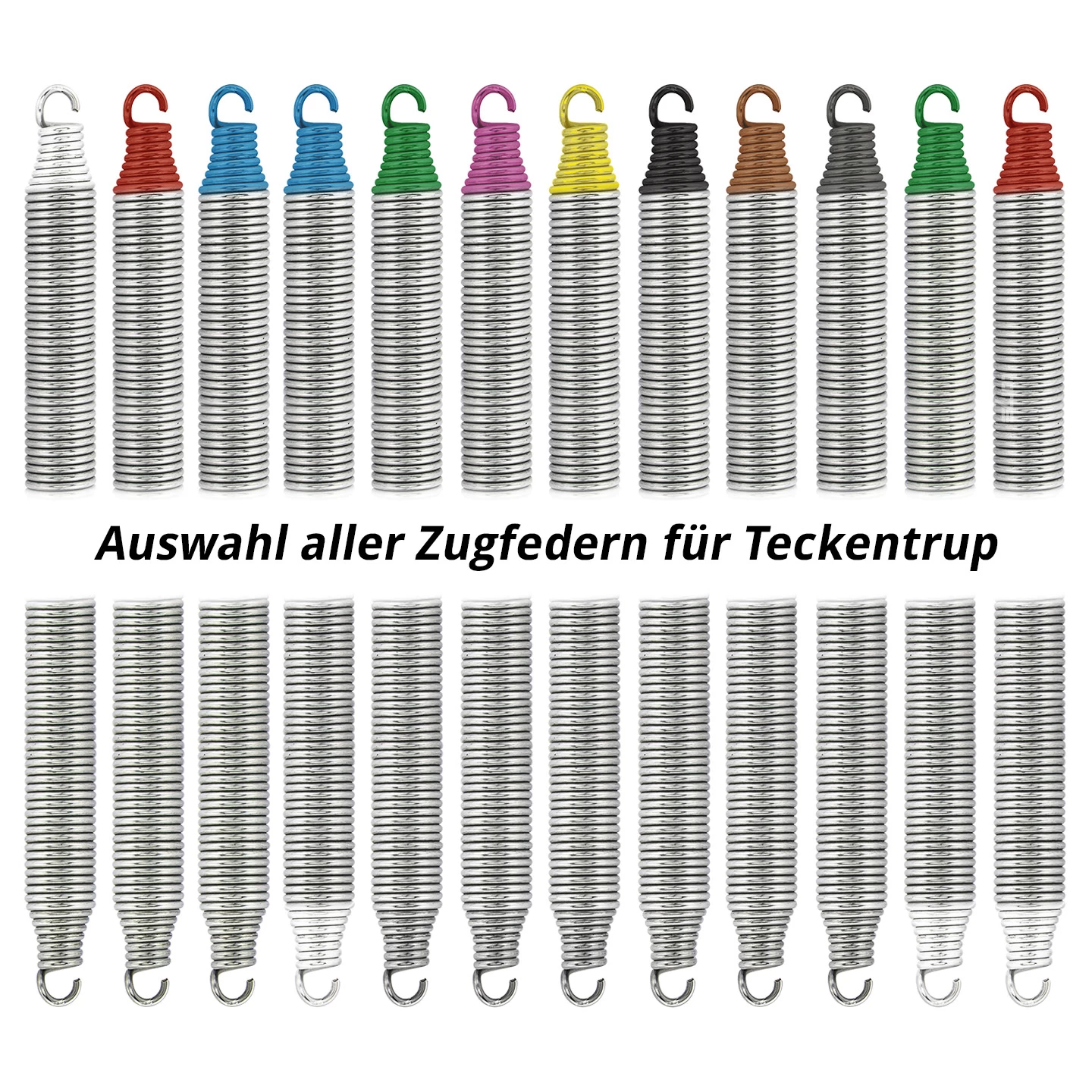

Auflistung aller Zugfedern für Teckentrup

Federtyp	Farb-Code	Farbe	Ungespannte Länge	Durchmesser außen	Drahtdurchmesser
GS 1		Weiß	819,8 mm	23,7 mm	2,8 mm
GS 2		Rot	899,9 mm	23,5 mm	2,9 mm
GS 3		Blau	1100,2 mm	23,7 mm	3,1 mm
GS 4		Blau/Weiß	1100,1 mm	24,0 mm	2,9 mm
GS 5		Grün	1025,01 mm	23,6 mm	3,1 mm
GS 6		Violett	1300,5 mm	24,0 mm	3,1 mm
GS 7		Gelb	1200,2 mm	23,9 mm	2,9 mm
GS 8		Schwarz	1200,4 mm	24,0 mm	3,0 mm
GS 9		Braun	1200,6 mm	24,0 mm	3,1 mm
GS 10		Grau	1199,8 mm	22,3 mm	2,7 mm
GS 11		Grün/Weiß	1300,0 mm	23,6 mm	3,1 mm
GS 12		Rot/Weiß	1300,0 mm	23,9 mm	3,1 mm
