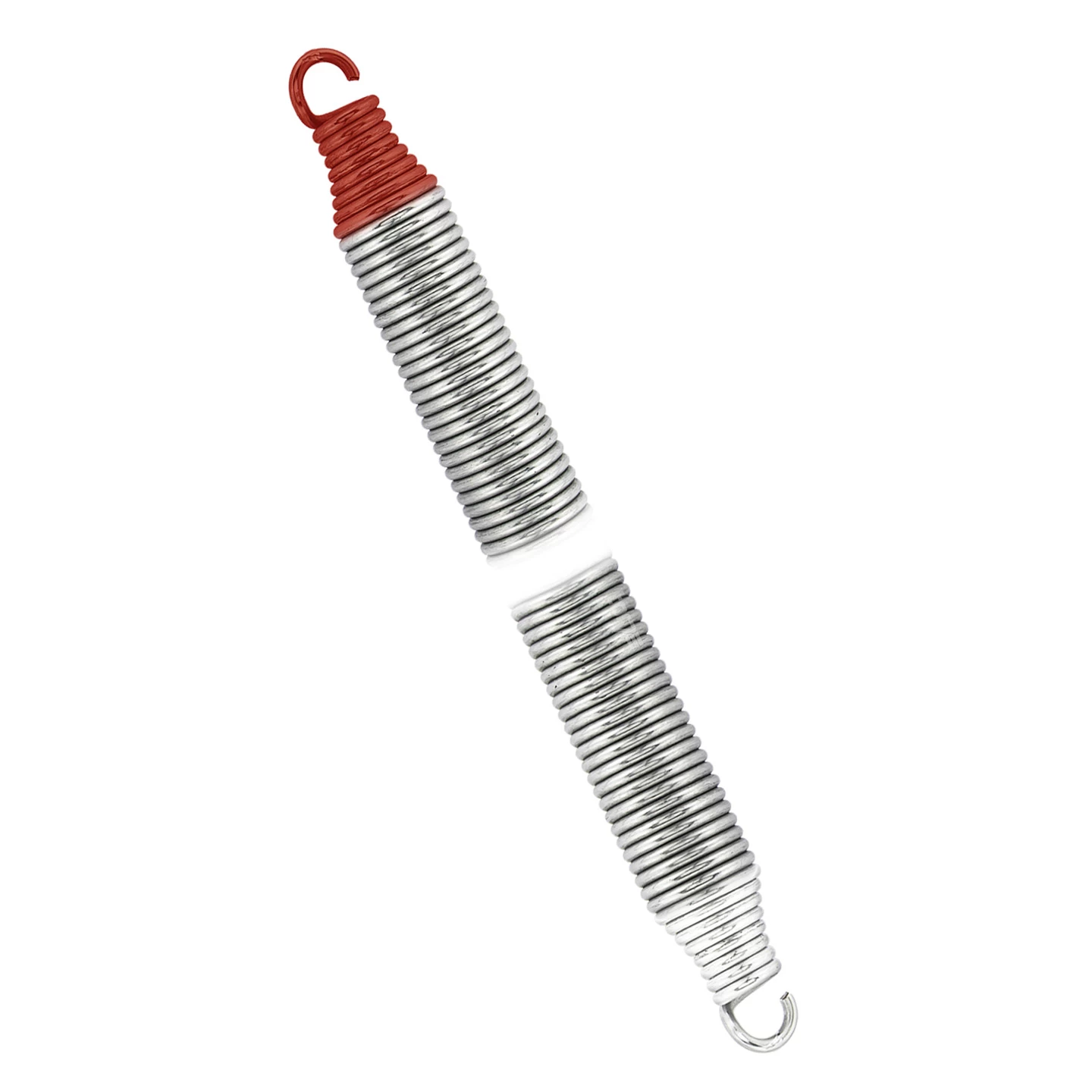

Teckentrup Zugfeder Typ GS 12, Rot/Weiß

Beschreibung zu Teckentrup Zugfeder Typ GS 12, Rot/Weiß

Mit der Teckentrup Garagentorfeder vom Typ GS 12, Rot/Weiß sind Teckentrup CarTeck Sektionaltore oder auch Fremdfabrikate ausgestattet. Bei Teckentrup Garagen-Sektionaltoren sind die Federn in einem oberhalb der Laufschienen verbauten Federkanal montiert. Ob hierbei ein 2-fach, 3-fach oder 4-fach Federpaket für einen optimalen Gewichtsausgleich und somit für sichere, sowie leichtgängige Torbewegungen sorgt, ist abhängig von der Torgröße und dem Torblattgewicht. Hierbei führen die Bewegungen bei jedem Öffnungs-/Schließvorgang zu Belastungen, die zum natürlichen Verschleiß führen. Eine regelmäßige Prüfung der einzelnen Federn sollte daher intervallmäßig durchgeführt werden. Sollte ein Verschleiß oder Federbruch festgestellt werden, ist empfehlenswert alle Federn im Federpaket zeitgleich auszutauschen. Zudem sollte der Austausch auch auf der gegenüberliegenden Seite vorgenommen werden, da auch diese die Belastungsgrenze erreicht haben und ein einheitlicher Zustand der Federn erreicht wird. Die passenden Ersatzfedern bestimmen Sie bei den Sektionaltoren der Firma Teckentrup anhand der Kennzeichnungsfarbe, wobei der Austausch nur durch eine Zugfeder mit identischer Farbkennzeichnung vorgenommen werden darf. Originalersatzteile wie die Teckentrup Zugfeder Typ GS 12, Rot/Weiß sind mit der entsprechenden Farbcodierung ausgestattet.

Lieferumfang

• Teckentrup Zugfeder Typ GS 12, Rot/Weiß

HINWEIS: Wählen Sie die passende Ersatzfeder bitte anhand der Farbkennzeichnung der zu ersetzenden Feder aus. Handelt es sich bei der zu ersetzenden Feder ebenfalls um eine rot-weiße Kennzeichnung, wird als Ersatzteil die Teckentrup Zugfeder Typ GS 12, Rot/Weiß empfohlen.

Technische Daten

Federtyp:	Zugfeder GS 12
Farbkennzeichnung:	rot/weiß
Drahtdurchmesser:	3,1 mm
Ungespannte Länge:	1300 mm
Bauart:	konisch
Material:	Stahl, verzinkt
Öse:	reduzierte Öse

Kompatible Sektionaltore

• Teckentrup CarTeck Sektionaltore mit rot-weißer Federkennzeichnung
• Fremdhersteller (Bitte zwingend die technischen Daten beachten!)

Zugfedern für Teckentrup Sektionaltore

Der Gewichtsausgleich erfolgt bei CarTeck Sektionaltoren der Firma Teckentrup über Zugfedern als 2-, 3- oder 4-fach Federpaket, die in einem Federkanal oberhalb der Laufschienen untergebracht sind. Dadurch werden die Torbewegungen leichtgängig und das Verletzungsrisiko durch unkontrollierte Torbewegungen wird minimiert. Zugfedern können durch die Tornutzung mit der Zeit verschleißen und die Torbewegungen schwergängiger machen. Dadurch ist ein erhöhter Kraftaufwand beim Bewegen des Tores notwendig, der auch den Torantrieb schwer beschädigen kann. Eine Prüfung der Federpakte und der einzelnen Federn sollte daher regelmäßig erfolgen, um einen kompletten Federbruch zu verhindern. Bei einem notwendigen Austausch, ist empfehlenswert, diesen bei allen Federn gleichzeitig vorzunehmen, um einen einheitlichen Zustand der einzelnen Federn garantieren zu können. Bei der Montage werden die Ösen am Federende für eine ordnungsgemäße Befestigung am Federhalter eingehakt. Für eine sichere Verbindung der einzelnen Federn sorgen mehrere Kunststoffgleitstücke.

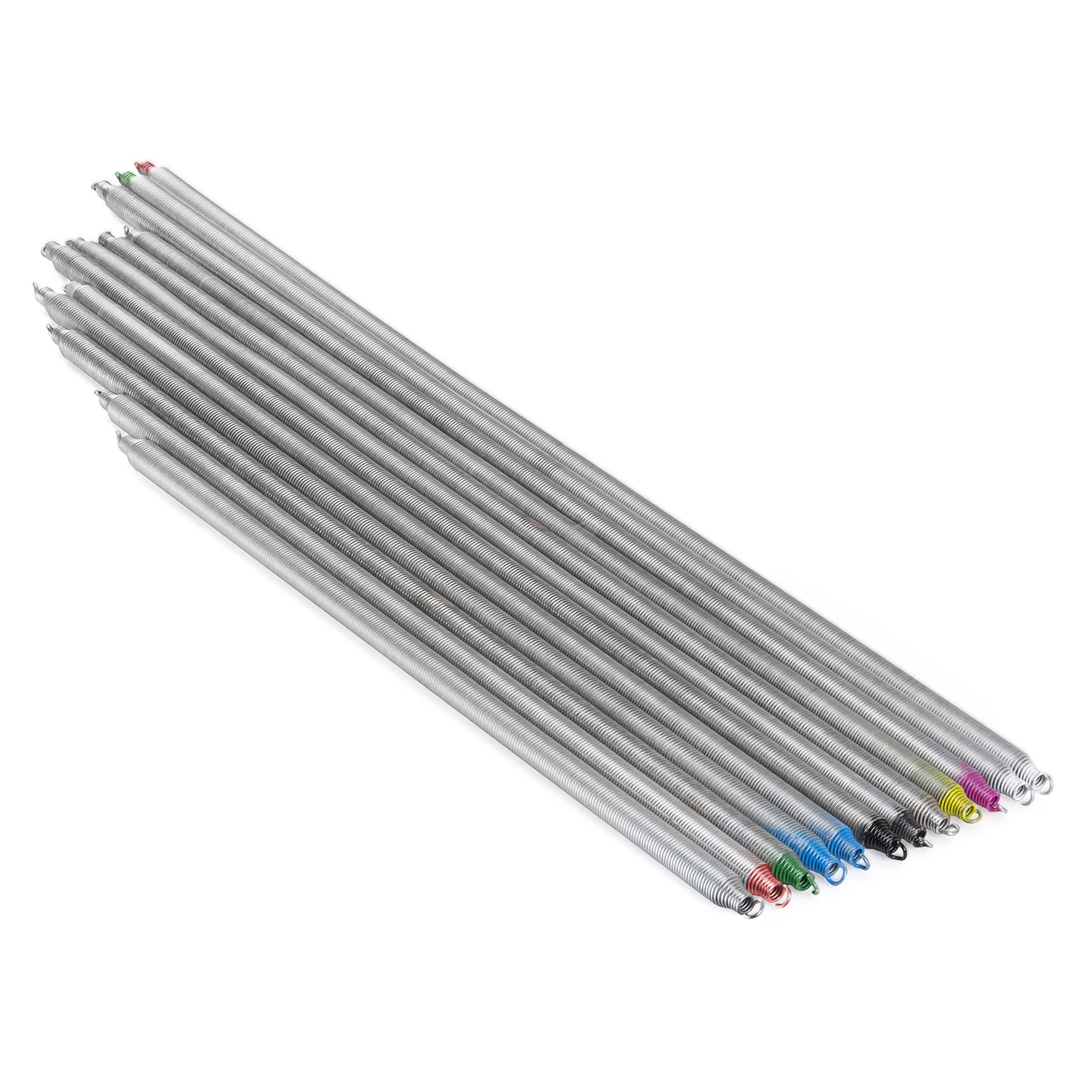

Auflistung aller Zugfedern für Teckentrup

Federtyp	Farb-Code	Farbe	Ungespannte Länge	Durchmesser außen	Drahtdurchmesser
GS 1		Weiß	819,8 mm	23,7 mm	2,8 mm
GS 2		Rot	899,9 mm	23,5 mm	2,9 mm
GS 3		Blau	1100,2 mm	23,7 mm	3,1 mm
GS 4		Blau/Weiß	1100,1 mm	24,0 mm	2,9 mm
GS 5		Grün	1025,01 mm	23,6 mm	3,1 mm
GS 6		Violett	1300,5 mm	24,0 mm	3,1 mm
GS 7		Gelb	1200,2 mm	23,9 mm	2,9 mm
GS 8		Schwarz	1200,4 mm	24,0 mm	3,0 mm
GS 9		Braun	1200,6 mm	24,0 mm	3,1 mm
GS 10		Grau	1199,8 mm	22,3 mm	2,7 mm
GS 11		Grün/Weiß	1300,0 mm	23,6 mm	3,1 mm
GS 12		Rot/Weiß	1300,0 mm	23,9 mm	3,1 mm

EAN: 4028771113350
