Teckentrup Zugfeder Typ GS 11, Grün/Weiß

Beschreibung zu Teckentrup Zugfeder Typ GS 11, Grün/Weiß

Die Teckentrup Zugfeder Typ GS 11, Grün/Weiß ist ein Originalbauteil, wie es bei bestimmten Teckentrup CarTeck Sektionaltoren zum Einsatz kommt. Als Ersatzteil kann diese Feder aber auch, unter Beachtung der technischen Daten, bei Fremdtoren verwendet werden. Sektionaltore von Teckentrup sind mit einem oberhalb der Laufschienen verbauten Federkanal ausgestattet. Je nach Torgröße und Gewicht werden hier 2-fach, 3-fach oder 4-fach Federpakete eingesetzt, die für einen optimalen Gewichtsausgleich und somit für sichere, sowie leichtgängige Torbewegungen sorgen. Die Zugfedern sind bei jedem Öffnungs-/Schließvorgang Belastungen ausgesetzt, die zum natürlichen Verschleiß führen. Eine regelmäßige Prüfung der einzelnen Federn sollte daher durchgeführt werden. Bei einem festgestellten Verschleiß oder Federbruch, sollten alle Federn im Federpaket ausgetauscht werden. Passende Ersatzfedern bestimmen Sie bei Sekionaltoren der Firma Teckentrup anhand der Kennzeichungsfarbe, wobei der Austausch nur durch eine Zugfeder mit identischer Farbkennzeichnung vorgenommen werden darf. Originalersatzteile wie die Teckentrup Zugfeder Typ GS 11, Grün/Weiß haben hierbei den Vorteil, dass bei ihnen die gleiche Farbcodierung angewandt wird. Zudem sollten immer alle Federn im Federpaket und auf beiden Torseiten gleichzeitig ausgetauscht werden, da sich die restlichen Zugfedern ebenfalls an der Belastungsgrenze befinden.

Lieferumfang

• Teckentrup Zugfeder Typ GS 11, Grün/Weiß

HINWEIS: Die passende Ersatzfeder bitte anhand der Farbkennzeichnung der zu ersetzenden Feder auswählen. Handelt es sich bei Ihrer alten Feder ebenfalls um eine grün-weiße Variante, so wird als Ersatzteil die Teckentrup Zugfeder Typ GS 11, Grün/Weiß empfohlen.

Technische Daten

Federtyp:	Zugfeder GS 11
Farbkennzeichnung:	grün/weiß
Drahtdurchmesser:	3,1 mm
Durchmesser außen:	23,6 mm
Ungespannte Länge:	1300 mm
Zugkraft/mm:	0,27 N/mm
Bauart:	konisch
Material:	Stahl, verzinkt
Öse:	deutsche Öse

Kompatible Sektionaltore

• Teckentrup CarTeck Sektionaltore mit grün-weißer Federkennzeichnung
• Fremdhersteller (Bitte zwingend die technischen Daten beachten!)

Zugfedern für Teckentrup Sektionaltore

Bei CarTeck Sektionaltoren der Firma Teckentrup erfolgt der Gewichtsausgleich über Zugfedern als 2-, 3- oder 4-fach Federpaket, die in einem Federkanal oberhalb der Laufschienen untergebracht sind. Die Torbewegungen werden dadurch leichtgängig und das Verletzungsrisiko durch unkontrollierte Torbewegungen wird minimiert. Da die Zugfedern durch die Tornutzung mit der Zeit verschleißen, können die Torbewegungen schwergängiger werden. Das macht einen erhöhten Kraftaufwand beim Bewegen des Tores notwendig, der auch den Torantrieb schwer beschädigen kann. Erste Anzeichen für verschlissene Zugfedern sind überdehnte Federn und die genannten, schwergängigen Torbewegungen. Eine regelmäßige Prüfung der Federpakte und einzelnen Federn verhindert einen kompletten Federbruch. Sollte der Austausch notwendig werden, sollte dieser bei allen Federn gleichzeitig vorgenommen werden, um einen einheitlichen Zustand der einzelnen Federn garantieren zu können. Die Ösen am Federende werden für eine ordnungsgemäße Befestigung am Federhalter eingehakt. Die Verbindung der einzelnen Federn erfolgt von unten durch mehrere Kunststoffgleitstücke.

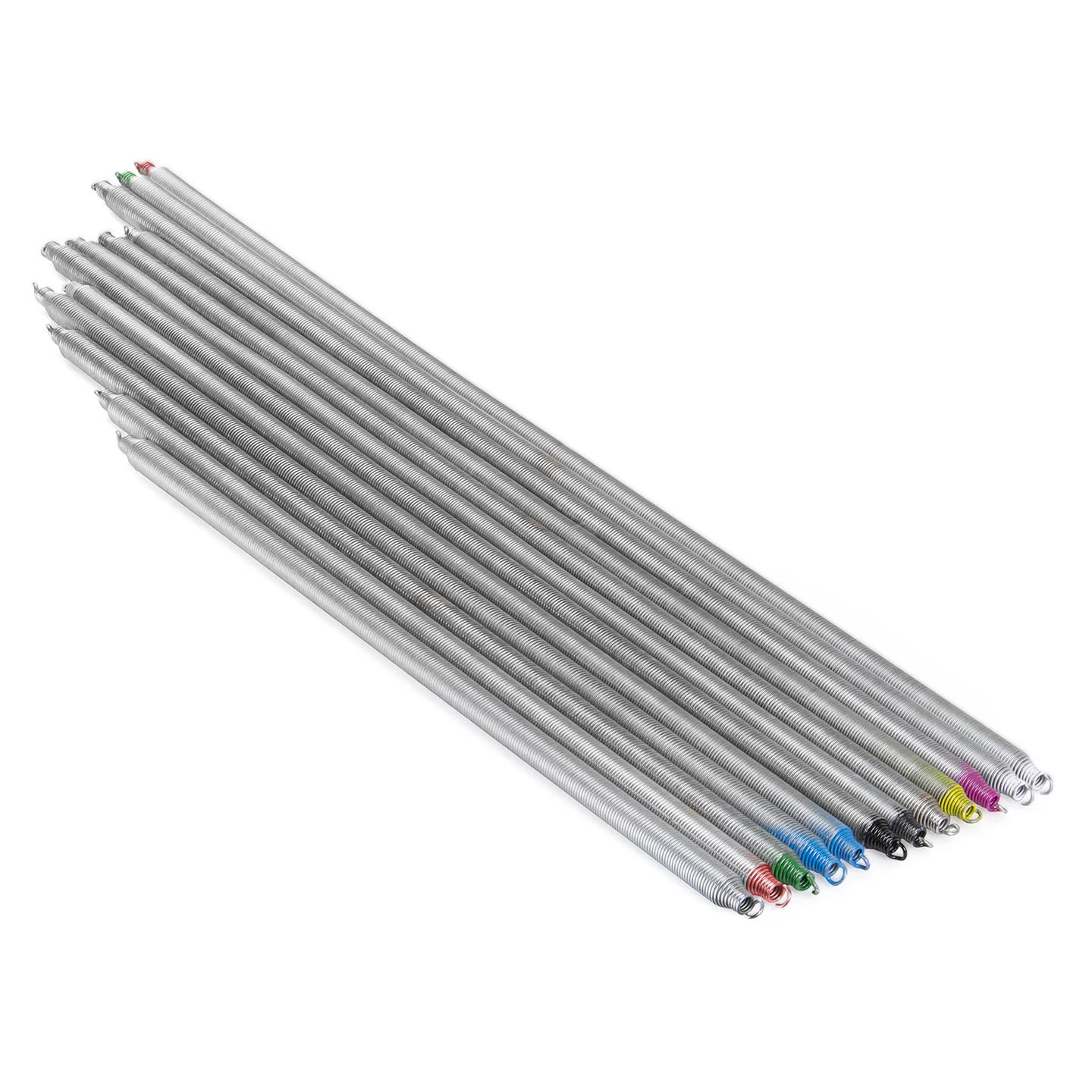

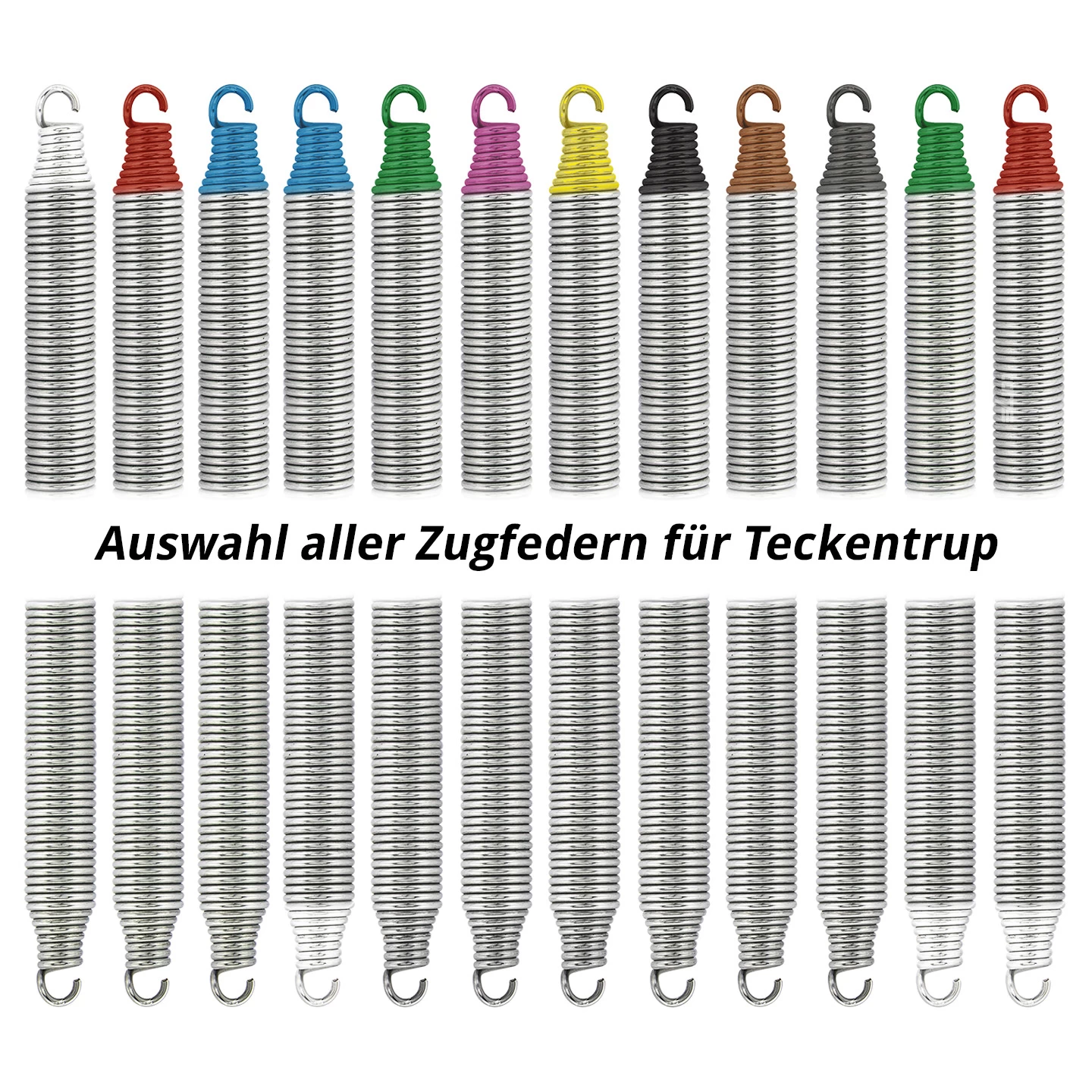

Auflistung aller Zugfedern für Teckentrup

Federtyp	Farb-Code	Farbe	Ungespannte Länge	Durchmesser außen	Drahtdurchmesser
GS 1		Weiß	819,8 mm	23,7 mm	2,8 mm
GS 2		Rot	899,9 mm	23,5 mm	2,9 mm
GS 3		Blau	1100,2 mm	23,7 mm	3,1 mm
GS 4		Blau/Weiß	1100,1 mm	24,0 mm	2,9 mm
GS 5		Grün	1025,01 mm	23,6 mm	3,1 mm
GS 6		Violett	1300,5 mm	24,0 mm	3,1 mm
GS 7		Gelb	1200,2 mm	23,9 mm	2,9 mm
GS 8		Schwarz	1200,4 mm	24,0 mm	3,0 mm
GS 9		Braun	1200,6 mm	24,0 mm	3,1 mm
GS 10		Grau	1199,8 mm	22,3 mm	2,7 mm
GS 11		Grün/Weiß	1300,0 mm	23,6 mm	3,1 mm
GS 12		Rot/Weiß	1300,0 mm	23,9 mm	3,1 mm
