SOMMER Zargenlichtschranke 8 M

Beschreibung zu SOMMER Zargenlichtschranke 8 m

Die SOMMER Zargenlichtschranke 8 m eignet sich für Garagentore, die mit einem SOMMER Garagentorantrieb ausgestattet sind und dient bei diesen Toren als zusätzliche Sicherheitseinrichtung. Hierbei handelt es sich um eine Einweg-Lichtschranke, bei der zwischen Sender und Empfänger durch einen Lichtstrahl eine ständige Kommunikation besteht. Wird der Lichtstrahl durch ein Hindernis unterbrochen, wird die Torfahrt vom Antrieb gestoppt. So werden Unfälle oder Beschädigungen während der Torfahrt durch in der Öffnung befindliche Gegenstände oder Personen effektiv vermieden. Die Montage ist bei der SOMMER Zargenlichtschranke 8 m in verschiedenen Varianten möglich und erlaubt so eine optimale Anpassung an die bauseitigen Bedingungen. Da die Sensoren mit der Schutzklassifizierung IP67 ausgestattet sind, ist auch die Montage im Außenbereich möglich. Angeschlossen wird die Lichtschranke mit dem benutzerfreundlichen 2-Draht-System und kann somit jederzeit komfortabel nachgerüstet werden.

Lieferumfang

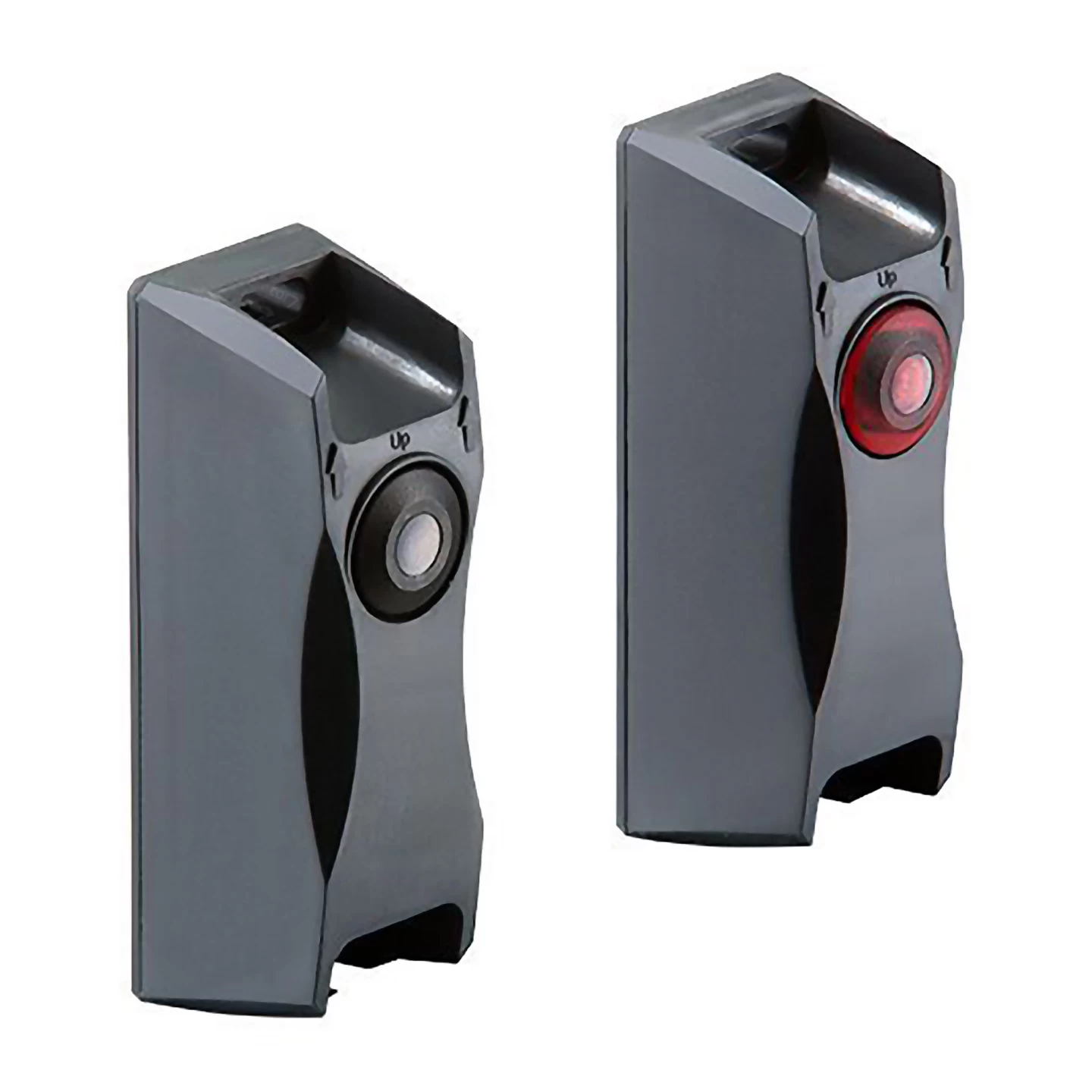

• SOMMER Sender TX, rot, inkl. Gehäuse
• SOMMER Empfänger RX, schwarz, inkl. Gehäuse
• SOMMER Europaklemmen, 2 Stück
• SOMMER Montageschrauben, 4 Stück
• SOMMER Rückenabdeckung für die Wandmontage, 2 Stück
• SOMMER Lichtschranken-Leitung LIYY, 20 m

Hinweis1: Die SOMMER Zargenlichtschranke 8 m ist als 2-Drahtlichtschranke zu allen aktuellen Garagentorantrieben des Herstellers wie z. Bsp. den Modellen SOMMER Garagentorantrieb S 9060 base+ und SOMMER Garagentorantrieb S 9060 pro+ kompatibel. Sie funktioniert jedoch nicht an älteren sprint evolution, duo vision oder marathon tiga SL Antrieben.

Hinweis2: Für den Einbau der SOMMER Zargenlichtschranke 8 m wird zusätzlich das SOMMER Montageblech Zarge empfohlen. Optional ist zudem auch eine zusätzliche SOMMER Lichtschranken-Leitung LIYY erhältlich.

Die Montage der SOMMER Zargenlichtschranke 8 m

Die SOMMER Zargenlichtschranke 8 m lässt sich in verschiedenen Montagevarianten anbringen und kann so optimal auf die bauseitigen Gegebenheiten angepasst werden. Hierbei kann die Montage direkt in der Zarge vorgenommen werden. Die im Lieferumfang befindliche Rückenabdeckung dient im Bedarfsfall als Montageplatte und ermöglicht einen noch stabileren Befestigungsuntergrund. Auch die Montage der einzelnen Sensoren ohne entsprechendes Gehäuse ist möglich. Hierfür sind Löcher mit einem Durchmesser von 13-13,5 mm notwendig, die an geeigneter Stelle die Aufnahme ermöglichen müssen. Besonders wichtig ist bei der Montage ein korrektes Ausrichten des Senders zum Empfänger. Diese müssen parallel zueinander und in identischer Höhe montiert werden. Die vom Hersteller empfohlene Montagehöhe liegt bei 300 mm. Der Anschluss am Garagentorantrieb erfolgt mit dem praktischen SOMMER 2-Draht-System, wobei bei einem bereits angelernten Antrieb ein Reset vorgenommen werden muss, damit die Lichtschranke als Sicherheitseinrichtung erkannt wird. Wenn das Garagentor die Lichtschranke passiert, wird die Leuchtkraft der Antriebsbeleuchtung reduziert. Wird die Leuchtkraft nicht reduziert, muss die Lichtschranke neu ausgerichtet und ein erneuter Reset vorgenommen werden.

Technische Daten

empfohlene Reichweite	0-6 m
Grenzreichweite	8 m
Anschluss	SOMMER 2-Draht-System
Temperaturbereich	−20 bis + 60°C
Schutzart (Sensoren)	IP67
Abmessungen	24,7 x 75 x 24,7 mm
Querschnitt Verbindungskabel	2 x 0,5 mm²

EAN: 4015862959621
