Hörmann Trafo Für LineaMatic P/H Schiebetorantriebe

Beschreibung zu Hörmann Trafo für LineaMatic P/H Schiebetorantriebe

Der hier vorgestellte Trafo ist als Ersatzteil für Hörmann LineaMatic P und LineaMatic H Schiebetorantriebe mit Herstellungsdatum vom 1. März 2007 bis zum 28. Februar 2017 vorgesehen. Ein solches Netzteil ist für den Betrieb dieser Torantriebe essentiell, da über es der Motor mit 24-V-Gleichspannung versorgt wird. Im Falle eines Defekts ist daher ein Austausch gegen ein passendes Ersatzteil zwingend erforderlich.

Lieferumfang

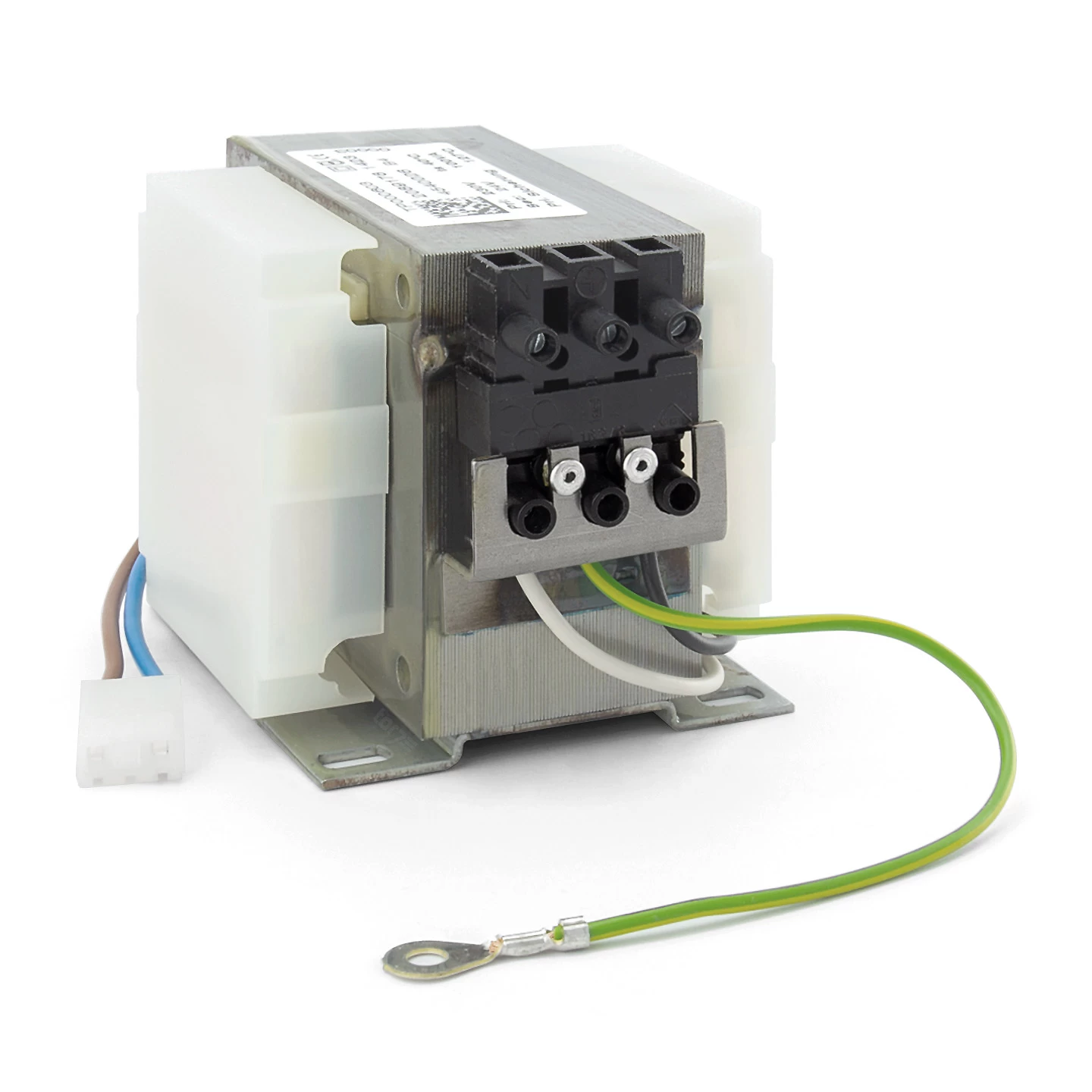

• 1 x Hörmann Trafo für LineaMatic P, H 230 V AC zu 24 V DC, 100 VA

Mit Ausnahme bestimmter Industrietorantriebe arbeiten die meisten Hörmann Torantriebe mit einer 24-V-Betriebsspannung. So ist in all diesen Antrieben ein 24-V-Gleichstrommotor verbaut, aber auch die übrigen Bauteile wie Steuerung, Funkempfänger oder externes Zubehör sind auf eine solche Niederspannung angewiesen. Dies betrifft unter anderem die Schiebetorantriebe der LineaMatic-Reihe wie z. B. die Modelle LineaMatic, LineaMatic P und LineaMatic H.

Auf der anderen Seite ist das öffentliche Stromnetz auf eine 230-V-Wechselspannung ausgelegt, welche für den Antriebsmotor und die Elektronik viel zu hoch ist und diese Bauteile beschädigen würde. Daher benötigt jeder Antrieb einen Transformator (Trafo) der die eingehende 230-V-Netzspannung in eine 24-V-Betriebsspannung umwandelt. Mit einem solchen Netzteil ist es dann problemlos möglich, den LineaMatic-Torantrieb über das öffentliche Stromnetz mit Strom zu versorgen.

Ersatz-Trafo für LineaMatic P und LineaMatic H Torantriebe bis 02/2017

Bitte beachten Sie, dass der hier angebotene Trafo mit einer Scheinleistung von 100 VA nur für LineaMatic P und LineaMatic H Antriebe geeignet ist, die bis zum Februar 2017 produziert wurden. Sie erkennen entsprechende Modelle daran, dass diese über DIL-Schalter programmiert werden. Je nach Version ist eine rote Leiste aus 12 oder 16 solcher DIL-Schalter auf der Steuerplatine verbaut. Ist ein solches rotes Bauteil nicht vorhanden und stattdessen eine 2-fach-7-Segment-Digitalanzeige auf der Steuerplatine verbaut, dann ist der Antrieb jünger und wurde frühestens im März 2017 oder gar später gebaut. Für solche Antriebe mit Digitalanzeige ist dieser Trafo nicht geeignet. Stattdessen ist das Hörmann Schaltnetzteil für RotaMatic LineaMatic VersaMatic hier erhältlich.

Im Gegensatz zu den heutigen Modellen der Einfahrtstorantriebe (ab 03/2017), wo alle Modelle mit demselben Schaltnetzteil arbeiten, gab es für die früheren Generationen (bis 02/2017) unterschiedliche Trafos, deren Größe und Scheinleistung vom Antriebstyp abhängig war. Folglich ist der hier erhältliche Trafo nur zu den Modellen LineaMatic P und H kompatibel, nicht aber zum Grundmodell LineaMatic, für welches es ein anderes Netzteil mit der Artikelnummer 437685 gibt. Der Trafo ist zudem nicht für die Torantriebe der Reihen RotaMatic und VersaMatic geeignet.

Austausch und Anschluss nur durch Elektrofachkräfte

Beim Austausch eines defekten Antriebs-Trafos sind zwangsläufig auch Arbeiten am 230-V-Stromanschluss erforderlich. So kann dieser üblicherweise erst dann ausgebaut werden, wenn zuvor der Stromanschluss gekappt wurde. Sobald nun der neue Trafo eingebaut wurde, muss auch dieser wieder am 230-V-Stromnetz angeschlossen werden.

Bitte beachten Sie, dass diese Arbeiten nur von Elektrikern oder auch anderen ausgebildeten Elektrofachkräften ausgeführt werden dürfen. Andernfalls besteht bei unsachgemäßer Durchführung entsprechender Arbeitsschritte die Gefahr eines lebensgefährlichen Stromschlags. Zudem können nicht richtig ausgeführte Installationsarbeiten dazu führen, dass Teile des Antriebs danach unter Strom stehen und so dauerhaft eine Gefahrenquelle darstellen. Ihr tor7-Team empfiehlt daher, beim Austausch des Netzgerätes immer eine Elektrofachfirma hinzuzuziehen. Wir raten dringend davon ab, diese Reparatur selbst vorzunehmen.

EAN: 4042533513318
