Hörmann 2-Kanal-Relais-Empfänger HET/S 2, BiSecur

Beschreibung zu Hörmann 2-Kanal-Relais-Empfänger HET/S 2, BiSecur

Der Hörmann HET/S 2 868 MHz BiSecur (868-BS) ist ein universell einsetzbarer 2-Kanal-Funkrelais-Empfänger. Durch das im Empfänger verbaute Schaltrelais ist er nicht nur zu Hörmann Torantrieben, sondern auch zu Fremdfabrikaten kompatibel. Voraussetzung hierfür ist lediglich ein über Impuls steuerbarer Tastereingang am Antrieb.

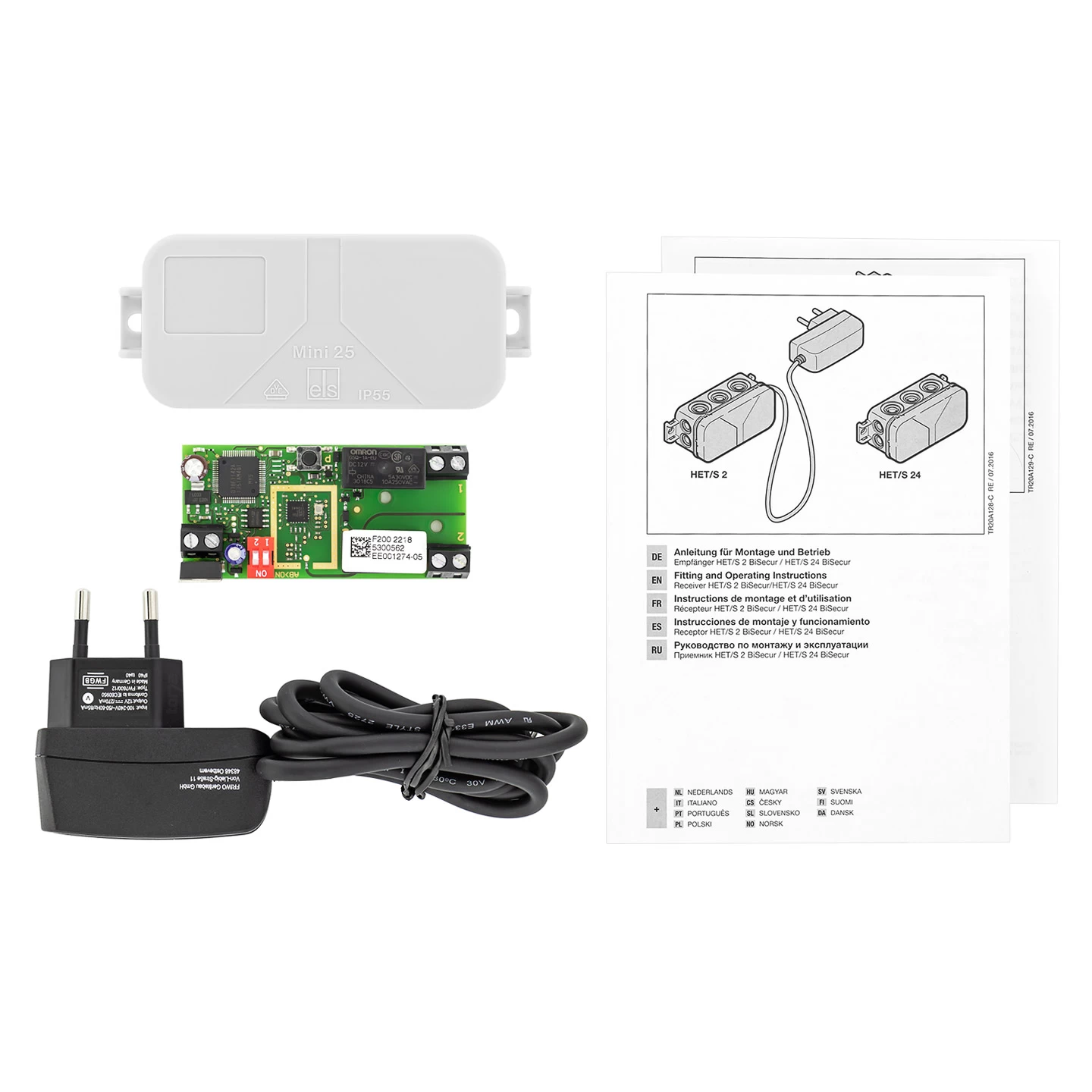

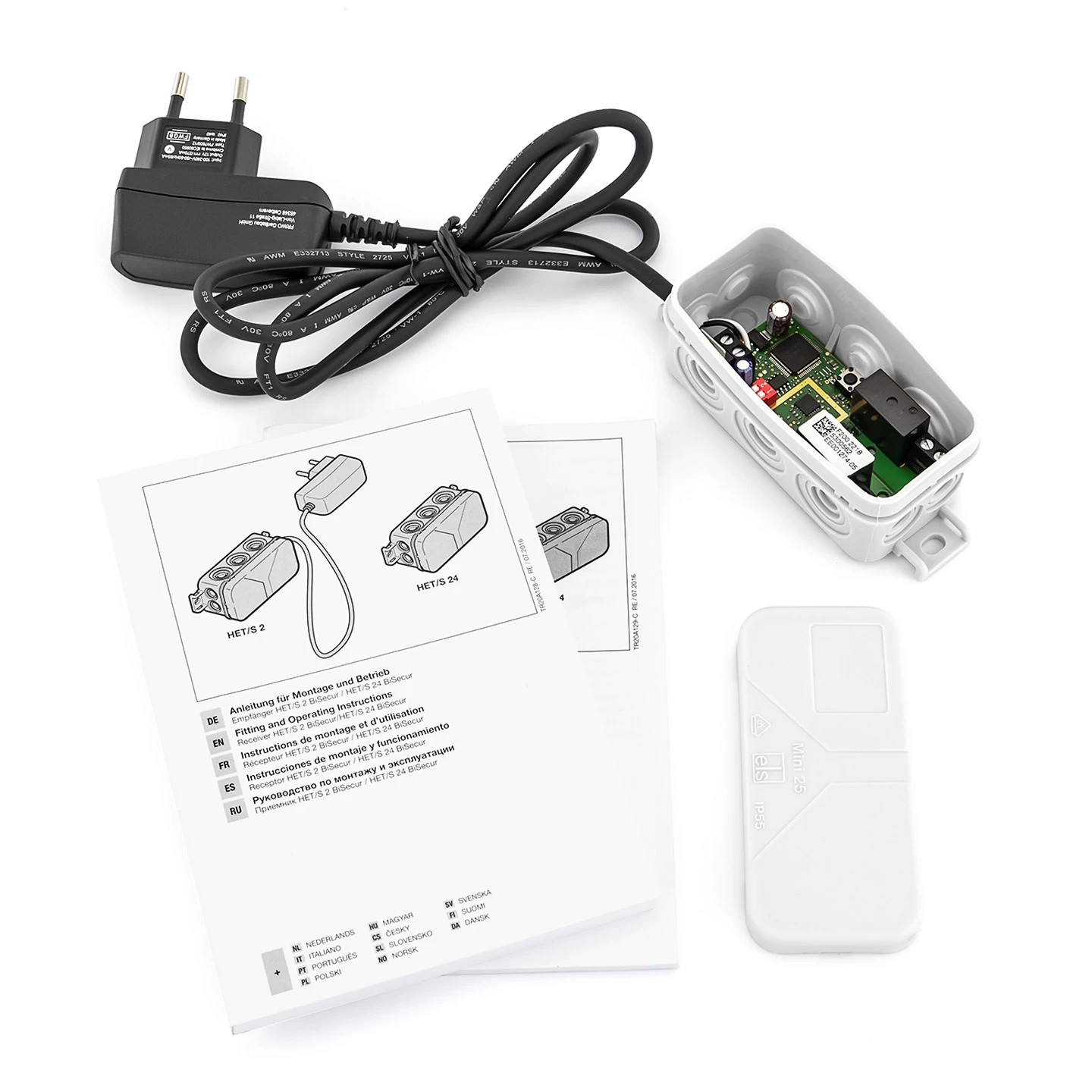

Lieferumfang

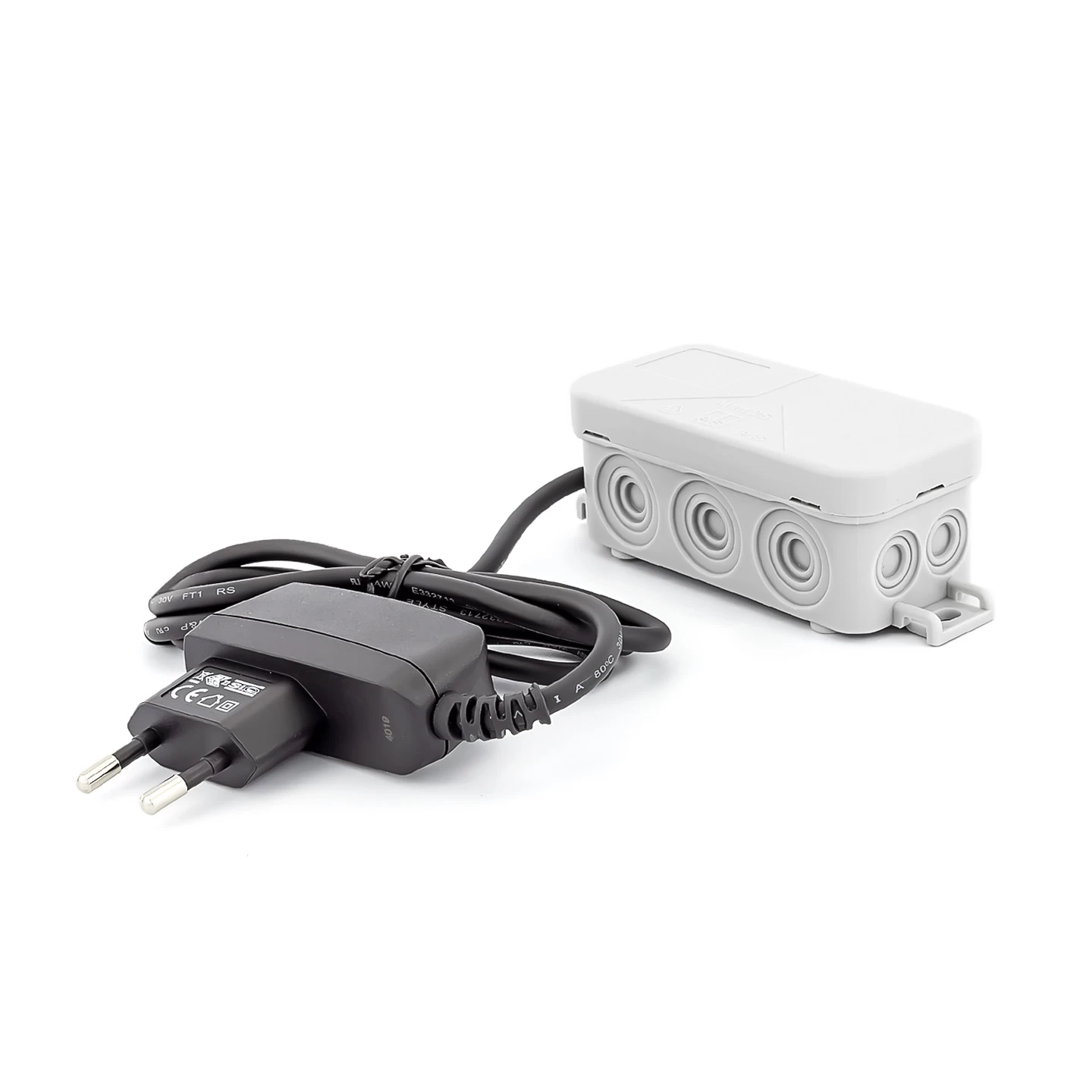

• 1 x 2-Kanal-Relais-Empfänger HET/S 2 868-BS in Schutzgehäuse

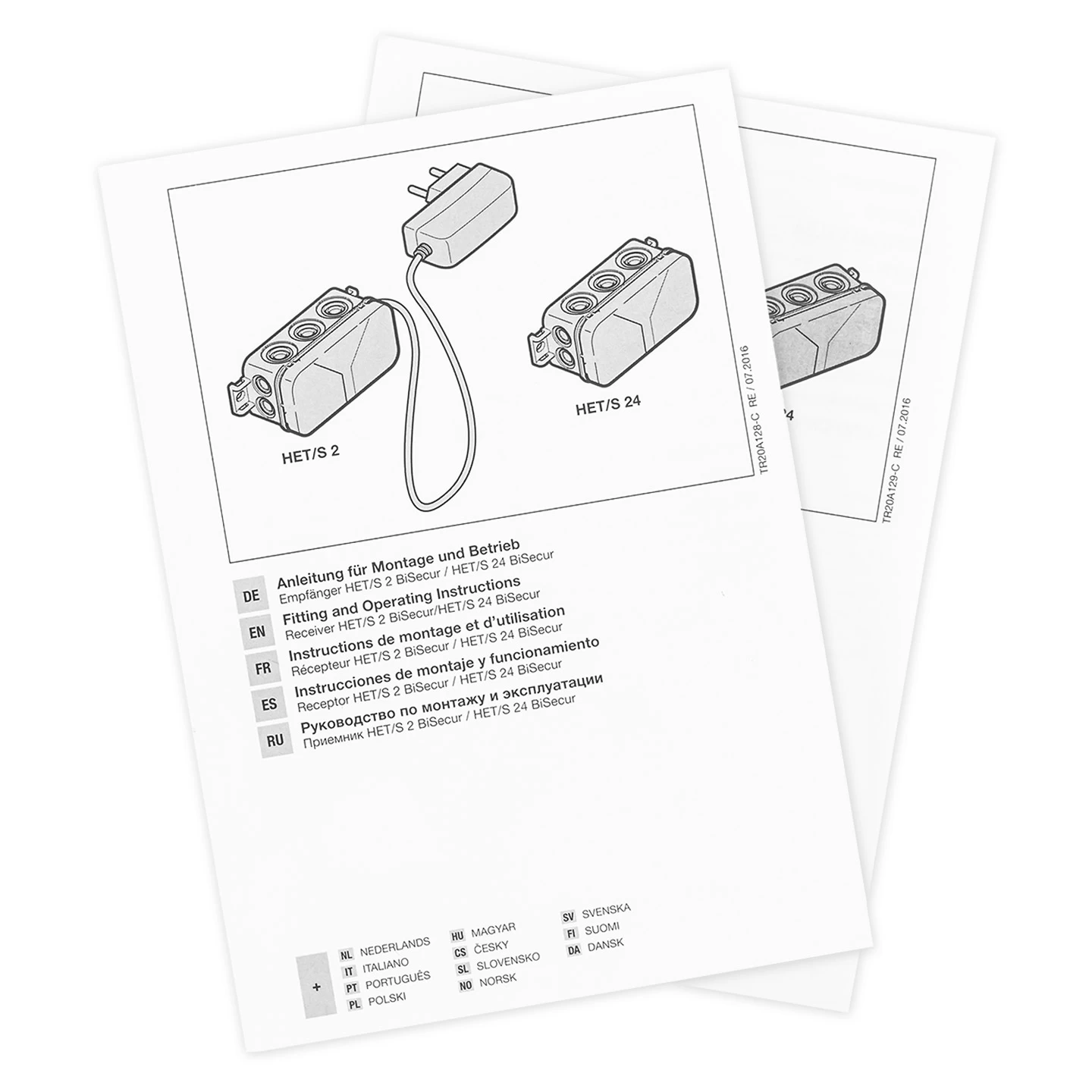

• Bedienungsanleitung

Hinweis: Der HET/S 2 wird ohne Handsender ausgeliefert.

Technische Daten

• Frequenz: 868,3 MHz
• Verschlüsselung: BiSecur
• 2-Kanal-Relais-Empfänger zur Ansteuerung einer Beleuchtung, einer Signalleuchte oder eines Torantriebs
• zum Ein- und Ausschalten von Licht oder zum Ansteuern (Impuls) von Fremdantrieben
• Schutzart: IP 44
• Temperaturbereich: -20 °C bis +40 °C
• Betriebsspannung: 230 – 240 V AC (nur mit Netzteil!)
• Schaltleistung: 30 V DC/2,5 A (ohmsche Last); 250 V AC/500 W (ohmsche Last)
• Funktion: Ein/Aus, Impuls, Statusrückmeldung der Relaiszustände

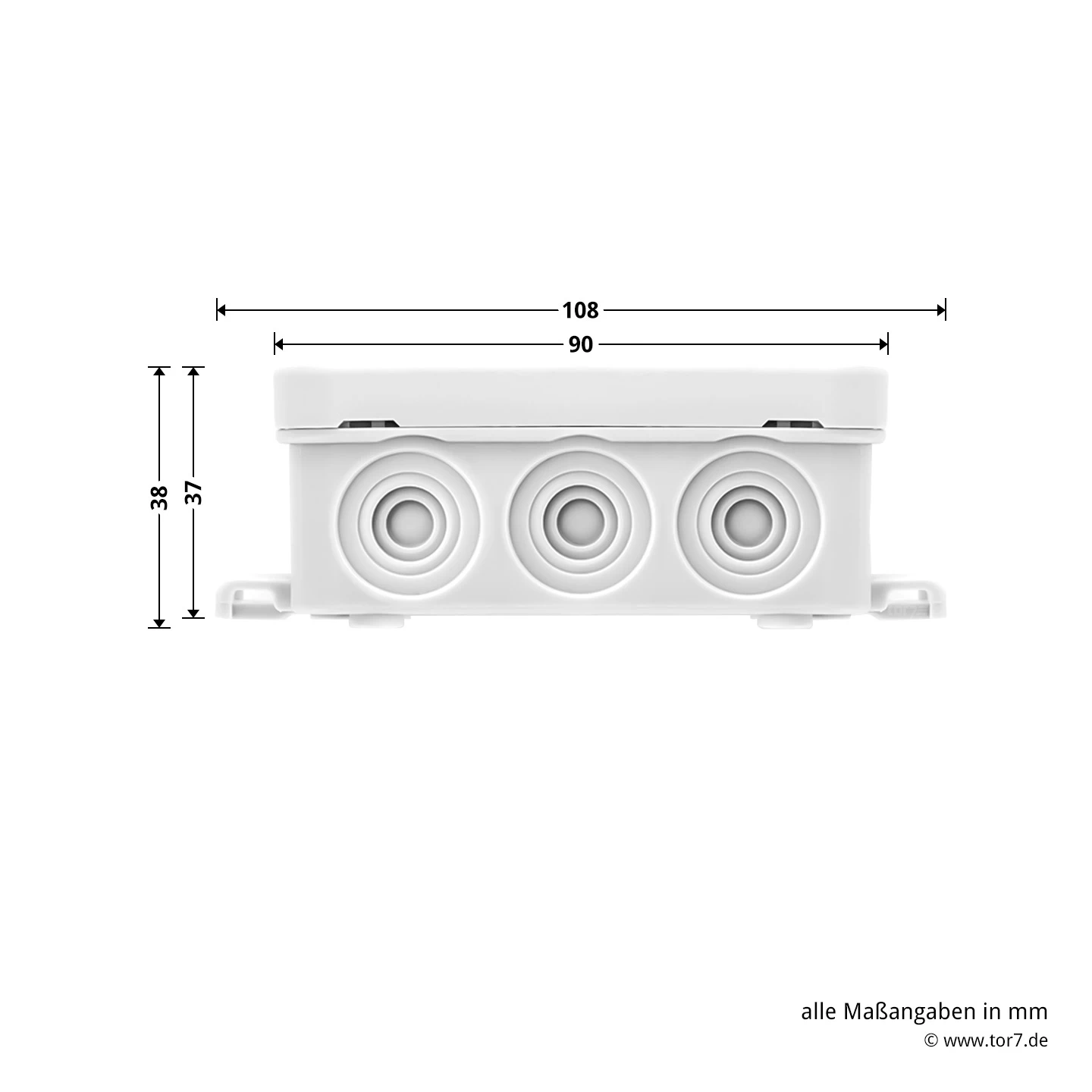

• Maße (B x H x T): 110 x 45 x 40 mm

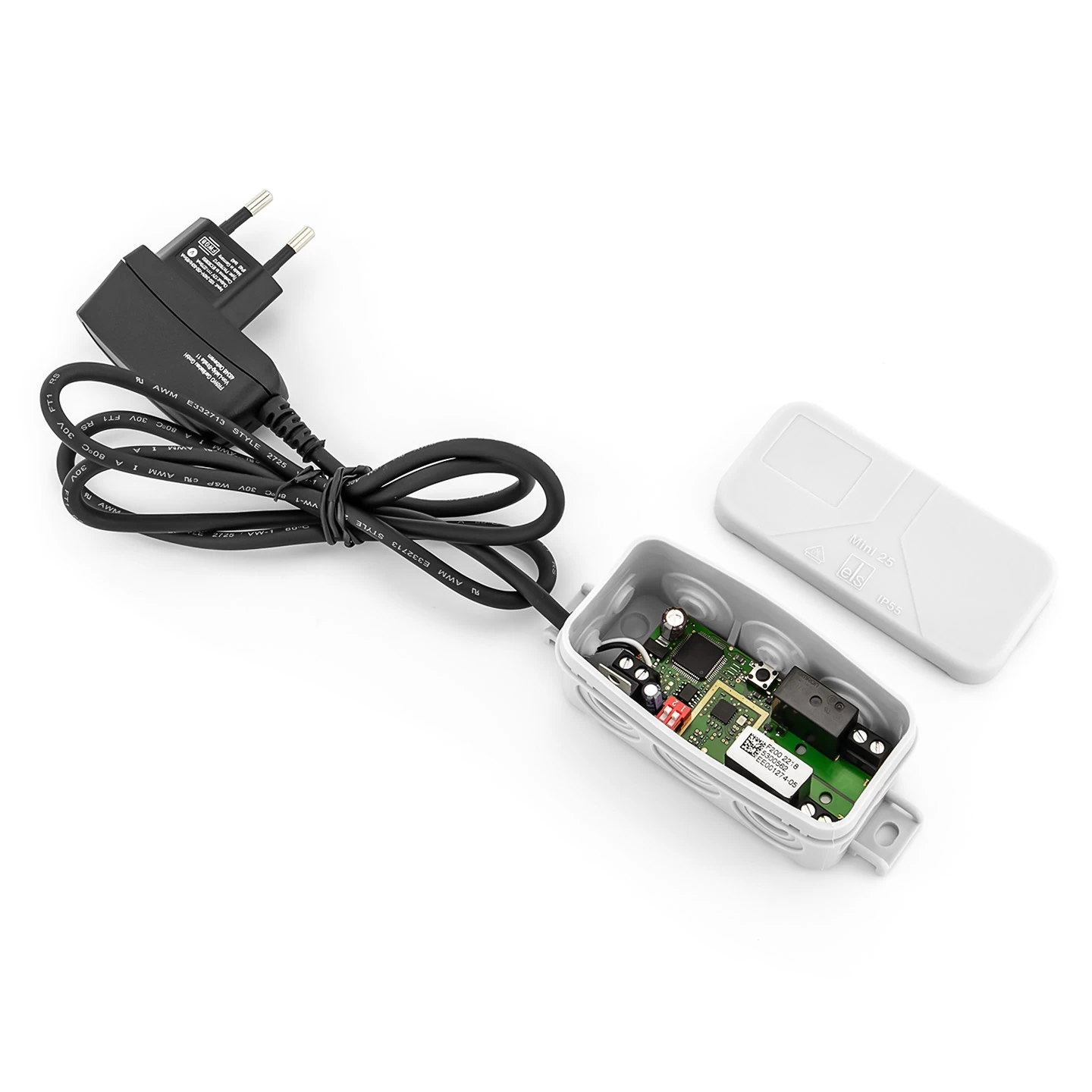

• mit Steckernetzteil mit 1 m Anschlussleitung

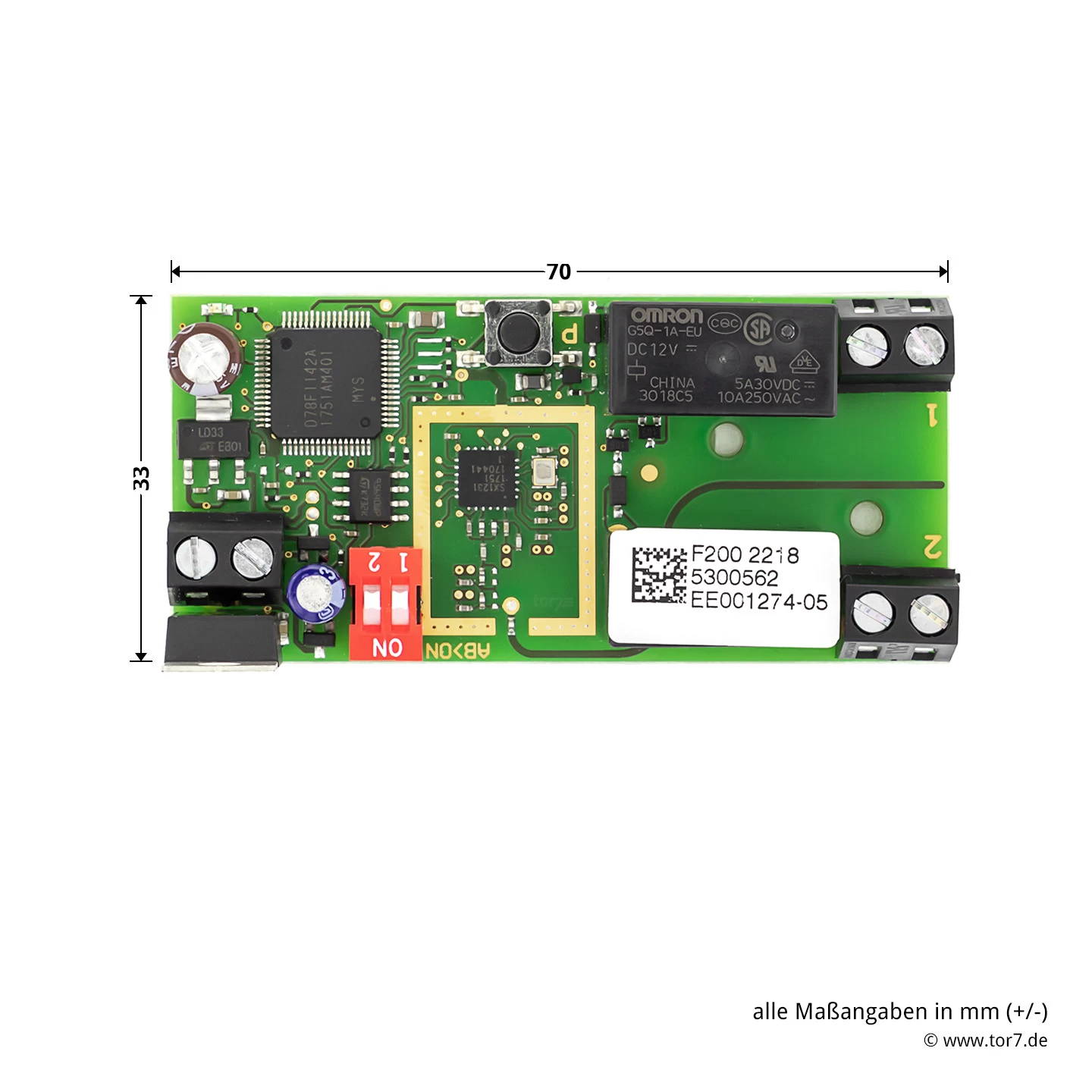

Der HET/S 2 868-BS verfügt als 2-Kanal-Empfänger über insgesamt zwei Schaltrelais, die unabhängig voneinander verwendet werden können. An beiden Relais ist ein DIL-Schalter angebracht, mit welchem Sie diese jeweils auf Impuls (0,5 Sek.) oder Dauerschaltung einstellen können. Über die Dauerschaltungsfunktion lassen sich auch Verbraucher wie eine Hof- oder Garagenbeleuchtung schalten. Mit einem HET/S 2 ist so z. B. ein Hoftorantrieb (Impuls) und die dazugehörige Hofbeleuchtung (Dauerschaltung) ganz bequem per Funk zu steuern oder Sie nutzen den Relaisempfänger für zwei Lampen oder zwei unterschiedliche Funktionen.

Möchten Sie mehr als zwei Funktionen bedienen, so benötigen Sie mehrere HET/S 2-Funkmodule. Alle damit gesteuerten Geräte werden auf den hörmanneigenen Funkstandard 868 MHz BiSecur aufgerüstet. Dieser ist mittels bidirektionaler Signalübertragung, wechselnder Funkcodes und der 128-Bit-Verschlüsselung besonders sicher gegenüber Manipulationsversuchen Dritter und macht ein Auslesen und Kopieren der Funkcodes nahezu unmöglich.

Unterschied zum HET/S 24

Der Funkrelais-Empfänger HET/S 2 unterscheidet sich vom HET/S24 nur durch das zusätzlich mitgelieferte Steckernetzteil. Somit kann der HET/S 2 sofort an eine Netzsteckdose zur Stromversorgung angeschlossen werden. Der HET/S 24 ohne Netzstecker benötigt dagegen eine 12 – 24 V Niederspannungsquelle, wie sie zum Beispiel an bestimmten Torantrieben vorhanden ist.

Geeignete Sender und Impulsgeber für den HET/S 2

Von Hörmann gibt es für den 868-MHz-BiSecur-Funkstandard eine große Auswahl an Handsendern und Impulsgebern. Handsender werden in verschiedenen Designs mit ein bis fünf Tasten angeboten. Jede Taste steht für einen Funkkanal. Sind Sie schon im Besitz eines 868-MHz-BiSecur-Handsenders, können Sie freie, noch nicht genutzte Tasten auch am HET/S 2 868-BS anlernen. Vom Hersteller bieten wir weitere Impulsgeber wie Funk-Taster, Funk-Fingerleser oder Funk-Codetaster an, die Sie ebenfalls mit dem HET/S 2 verwenden können.

Hörmann 868-MHz-BiSecur-Handsender:

• Hörmann Handsender HS 1, BiSecur, Struktur schwarz
• Hörmann Handsender HS 4, BiSecur, Struktur schwarz
• Hörmann Handsender HS 5, BiSecur, hochglanz weiß
• Hörmann Handsender HS 5, BiSecur, Struktur schwarz
• Hörmann Handsender HS 5, BiSecur, hochglanz schwarz
• Hörmann Handsender HSE 1, BiSecur, Struktur schwarz
• Hörmann Handsender HSE 2, BiSecur, hochglanz schwarz
• Hörmann Handsender HSE 4, BiSecur, Struktur schwarz
• Hörmann Handsender HSE 4, BiSecur, Struktur komplett schwarz
• Hörmann Handsender HSP 4, BiSecur, schwarz
• Hörmann Handsender HSD 2, BiSecur, in Chrom-Look erhältlich
• Hörmann Handsender HSZ 1, BiSecur, schwarz
• Hörmann Handsender HSZ 2, BiSecur, schwarz
• Hörmann Sicherungs-Handsender HSS 4, BiSecur, Hochglanz rot

Weitere Hörmann 868-MHz-BiSecur-Impulsgeber:

• Hörmann Funk-Innentaster FIT 2-1, BiSecur
• Hörmann Funk-Fingerleser FFL 25 BS
• Hörmann Funk-Codetaster FCT 3-1 BS
• Hörmann Funk-Codetaster FCT 10, BiSecur

Funktionsweise eines Relais-Empfängers

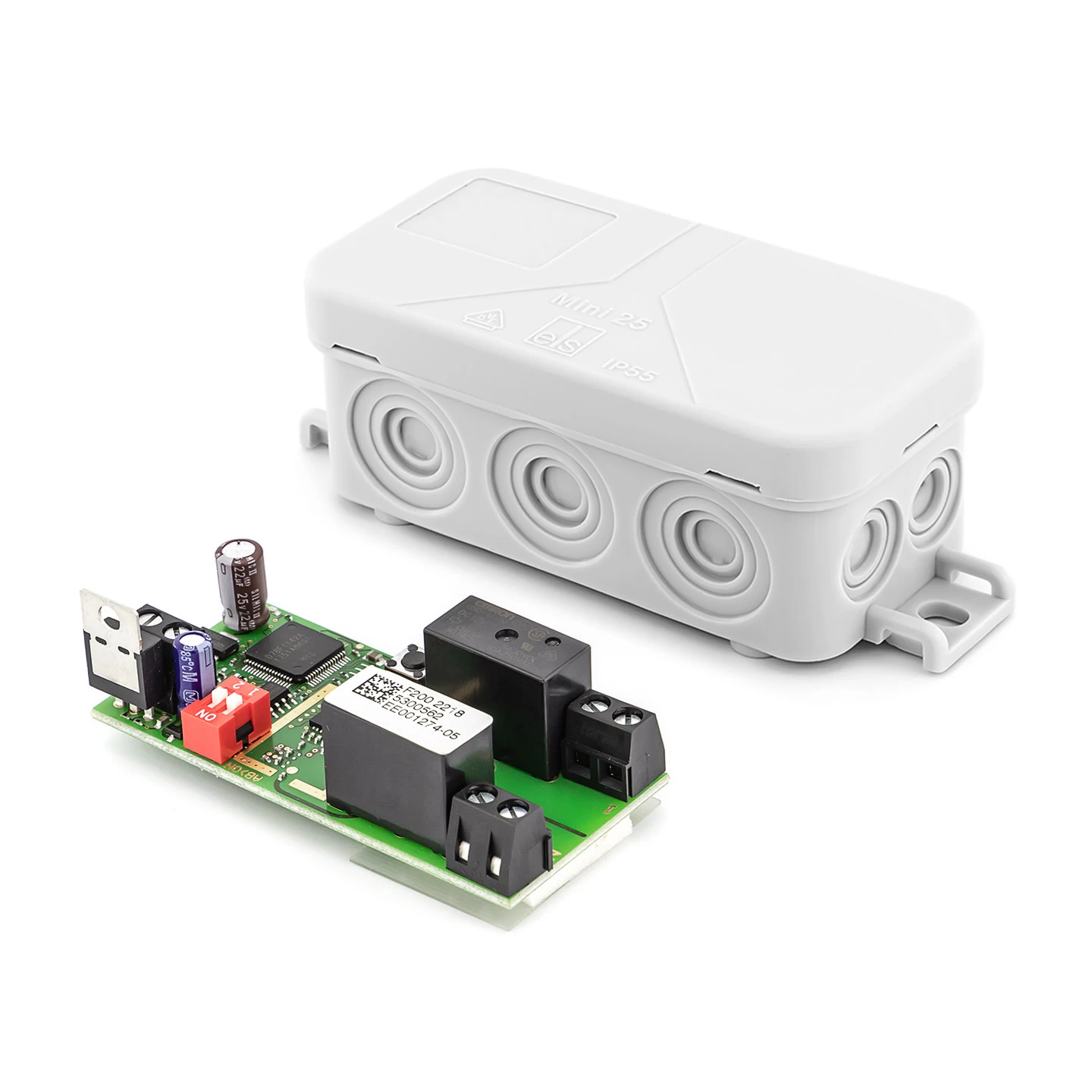

Der HET/S 2 868-BS besteht im Wesentlichen aus dem eigentlichen Funkempfänger und zwei damit verbundenen Schaltrelais. Ein solches Schaltrelais ist ein mechanischer Schalter, der mit Hilfe eines Steuerstroms geschaltet wird. Ist dieses Relais auf Impuls eingestellt, ist es für eine halbe Sekunde eingeschaltet und fällt danach von allein zurück auf „Aus“. Bei einer Dauerschaltung wird dagegen das Relais konstant angezogen.

Da die Schaltrelais im HET/S 2 868-BS potenzialfrei sind, besteht eine vollständige Trennung zwischen schaltendem und zu steuerndem Stromkreis. Es handelt sich um den Steuerungsstrom, der zum Schalten der Relais dient und aus der Stromversorgung des Relaisempfängers bereitgestellt wird, und den Arbeitsstromkreis, dessen Strom für den Betrieb der durch die Relais geschalteten Verbraucher benötigt wird. Bei einem potenzialfreien Relais muss der Arbeitsstrom durch eine separate Stromversorgung bereitgestellt werden, da eine Versorgung des Verbrauchers über den Steuerungsstrom nicht möglich ist. Der Vorteil dieser getrennten Stromkreise liegt darin, dass man mit dem in Niederspannung arbeitenden Schalter auch Verbraucher mit Netzspannung (230 V) wie eine Garagenbeleuchtung steuern kann.

Hinweis 1: Der Relais-Empfänger HET/S 2 868-BS darf nur mit dem mitgelieferten Netzteil am Netzstrom angeschlossen werden. Wird dieser hingegen ohne Netzteil ans Stromnetz angeschlossen, so besteht die Gefahr eines lebensgefährlichen Stromschlags und das Gerät wäre sofort zerstört. Dieser Hinweis gilt nur für die Versorgungsspannung des Relaisempfängers. Er gilt jedoch nicht für die durch die Relais gesteuerten Verbraucher.

Hinweis 2: Nur ausgebildete Elektriker dürfen Installationsarbeiten am 230-V-Netzstrom durchführen. Bei unsachgemäßen Arbeiten durch Laien besteht Lebensgefahr durch einen Stromschlag.

EAN: 4042533736793
