Hörmann 1-Kanal-Relais-Empfänger HER 1, 26,975 MHz

Beschreibung zu Hörmann 1-Kanal-Relais-Empfänger HER 1, 26,975 MHz

Ein 1-Kanal-Relais-Empfänger HER 1, 26,975 MHz gehört zur Rubrik Hörmann Empfänger und ist über uns kurzfristig lieferbar. Seine Frequenz ist nicht mehr aktuell. Sie wurde vorrangig in Deutschland verwendet. Der Empfänger ist also nur noch als Ersatz geeignet bzw. als Möglichkeit, ältere Handsender mit GRÜNEN Tasten zu nutzen (z.B. RC 2000A, DH, DHR, DHM, HS 2, HSM 2). Beim Hörmann HER1 handelt es sich um einen externen 1-Kanal-Relais-Empfänger, welcher auf 26,975 MHz eingestellt ist. Der Empfänger lässt sich in alle Torantriebe der Firma Hörmann, aber auch in Fabrikate anderer Firmen einbauen. Mittels Funksignal können die Tore komfortabel mittels Fernbedienung geöffnet werden. Der Relais-Ausgang ist potenzialfrei, das heißt, Eingangs- und Ausgangsstromkreis sind voneinander getrennt. Es fließt kein Strom zwischen den beiden Kontakten. Lediglich werden Zustand oder Widerstand geändert. Das ermöglicht beispielsweise das Koppeln von Schaltungen mit unterschiedlichen Leistungsstärken. Diese Variante ist allgemein robuster, bietet geringen Kontaktübertragungswiderstand bei gleichzeitig geringer Kapazität der Schaltstrecke und zeichnet sich durch minimale Störanfälligkeit aus.

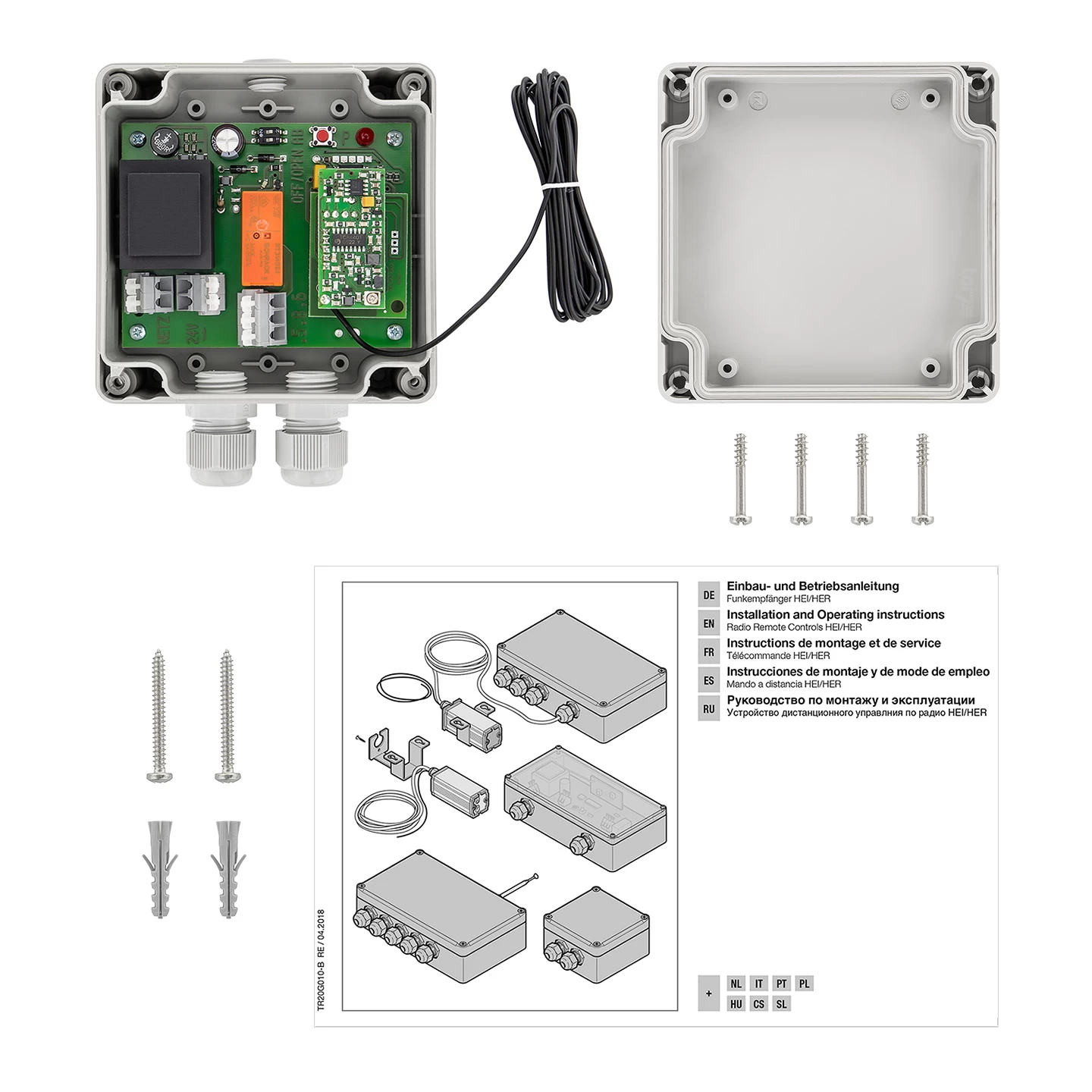

Lieferumfang

• 1 x Hörmann 1-Kanal-Relais-Empfänger HER 1, 26,975 MHz

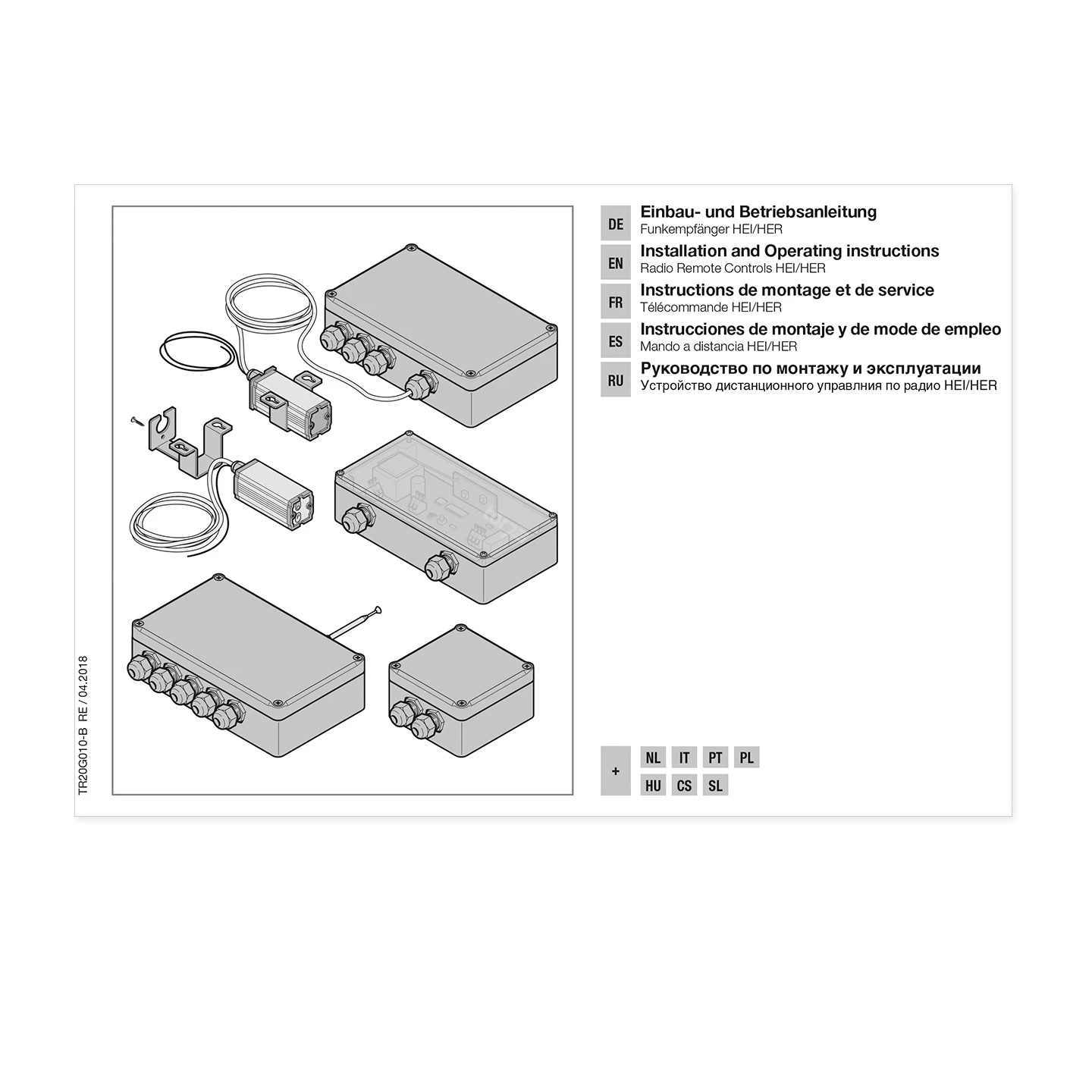

• Anleitung

Geeignete und bei uns erhältliche Hörmann Handsender für den HER 1, 26,975 MHz:

• Hörmann Handsender HS 4, 26,975 MHz
• Hörmann Handsender HSM 4, 26,975 MHz

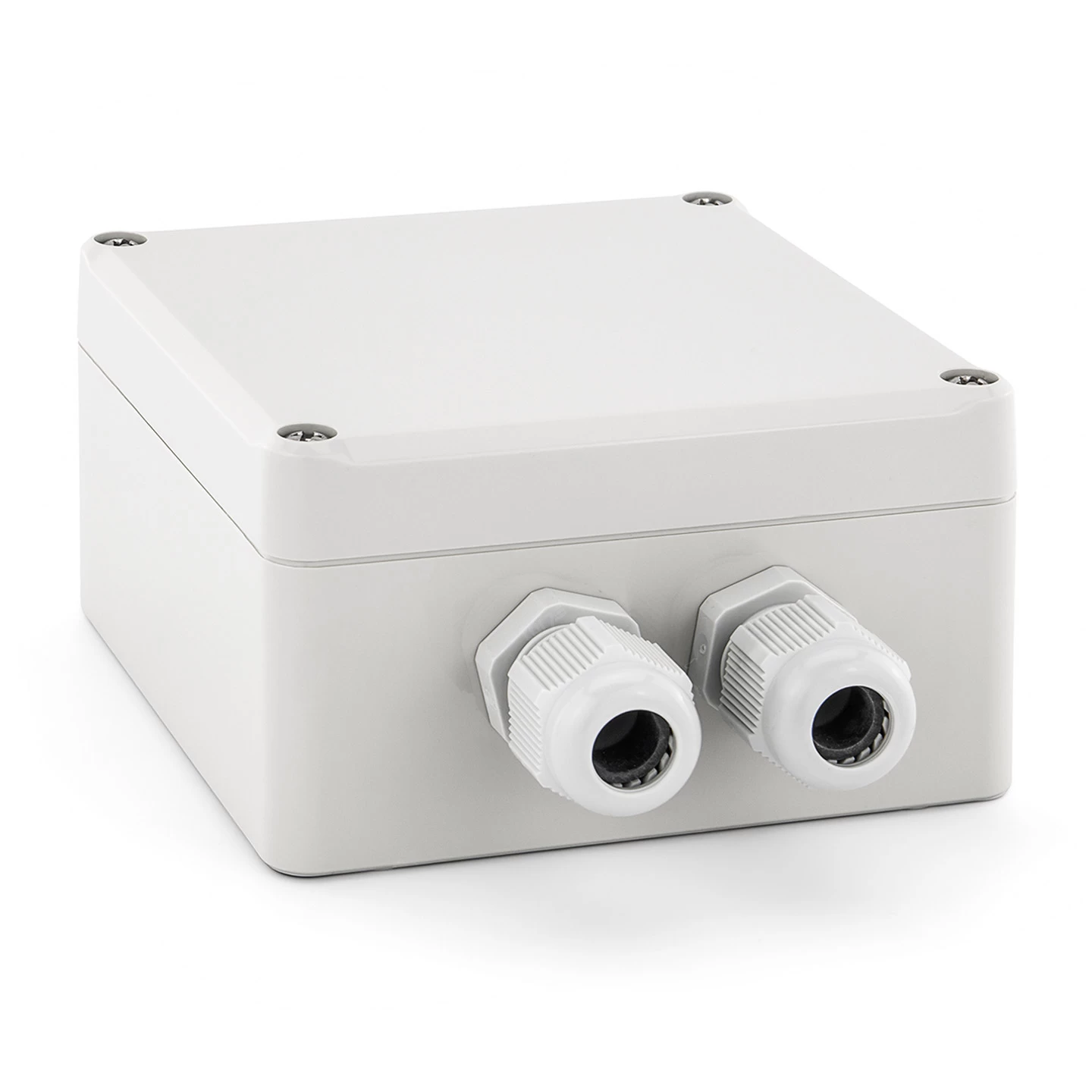

Das separate Kunststoff-Gehäuse ermöglicht Komfort, eine Anschlussleitung ist allerdings nicht in der Ausführung enthalten, sondern sollte bauseits vorhanden sein. Der Empfänger ist außerdem kompatibel zu Fernbedienungen des Typs RC2000A. Auch lassen sich auf diese Weise nicht nur verschiedene Torformen bequem öffnen, auch Hofbeleuchtungen können mittels Funk angesteuert werden. Die Betriebsspannung liegt bei 24 V DC oder 230 bis 240 V AC. Eine möglichst fehlerfreie Übertragung ohne Hindernisse sollte gewährleistet, Störquellen vermieden werden. Zu diesen zählen unter anderem Mobiltelefone, Laptops, andere Formen der Telekommunikation, Mikrowellen und andere Funksignale, insbesondere Sendeeinrichtungen wie Antennen.

Technische Daten

• für RC2000A-Fernsteuerungen (1-Kanal)
• für Hörmann Torantriebe und Fremdfabrikate oder zur Ansteuerung von Hofbeleuchtungen etc.
• im separaten Gehäuse, ohne Anschlussleitung
• mit 1 potenzialfreiem Relais-Ausgang
• Schutzart: IP 65
• Betriebsspannung: 24 V DC oder 230 – 240 V AC
• Schaltleistung: 30 V DC / 2,5 A (ohmsche Last), 250 V AC / 500 W (ohmsche Last)
• Funktionen: Ein/Aus, Impuls, 3-Minuten-Licht verkürzbar und verlängerbar

Die Funkwellen sollten frei und ungedämpft übertragen werden, der elektromagnetische Impuls sollte weder behindert noch reflektiert werden. Relais-Empfänger sind gegen Temperaturschwankungen relativ resistent, eine feuchte Umgebung sollte man allerdings vermeiden. Informieren Sie sich über die verschiedenen Dämpfungsgrade unterschiedlicher Materialien. Holz dämpft das Signal beispielsweise recht wenig, während es bei Metall stärker der Fall ist. Dies ist besonders bei der Anwendung des Handsenders aus dem Auto heraus zu beachten.

Schaltfunktionen des Empfängers HER 1

Der Relais-Ausgang des Hörmann 1-Kanal-Relais-Empfängers HER 1 kann mittels DIL-Schalter mit einer der folgenden Funktionen belegt werden:

• Fernsteuerung mit Impulsbetrieb: Im Moment des Sendeimpulses zieht das Relais an. Anschließend fällt es sofort wieder ab.
• Ein-/Aus-Schaltung: Bei dem ersten Sendeimpuls zieht das Relais an, beim folgenden fällt es wieder ab.
• Verlängerbares 3-Minuten-Licht: Bei dem ersten Sendeimpuls zieht das Relais für wenigstens 3 Minuten an. Kommt es innerhalb dieses Zeitraumes zu einer weiteren Impulsauslösung, starten die 3 Minuten neu.
• Verkürzbares 3-Minuten-Licht: Bei dem ersten Sendeimpuls zieht das Relais für höchstens 3 Minuten an. Kommt es innerhalb dieses Zeitraumes zu einer erneuten Impulsauslösung, brechen die 3 Minuten vorzeitig ab. Das Relais fällt ab.

Geeignet für Fremdantriebe und folgende Hörmann Torantriebe:

• SupraMatic E
• SupraMatic P
• SupraMatic H
• EcoMatic
• ProMatic
• STA
• DTA
• DTH
• DTU
• RotaMatic
• LineaMatic

EAN: 4005954956331
