Hörmann 1-Kanal-Empfänger HE 1, 27,015 MHz

Beschreibung zu Hörmann 1-Kanal-Empfänger HE 1, 27,015 MHz

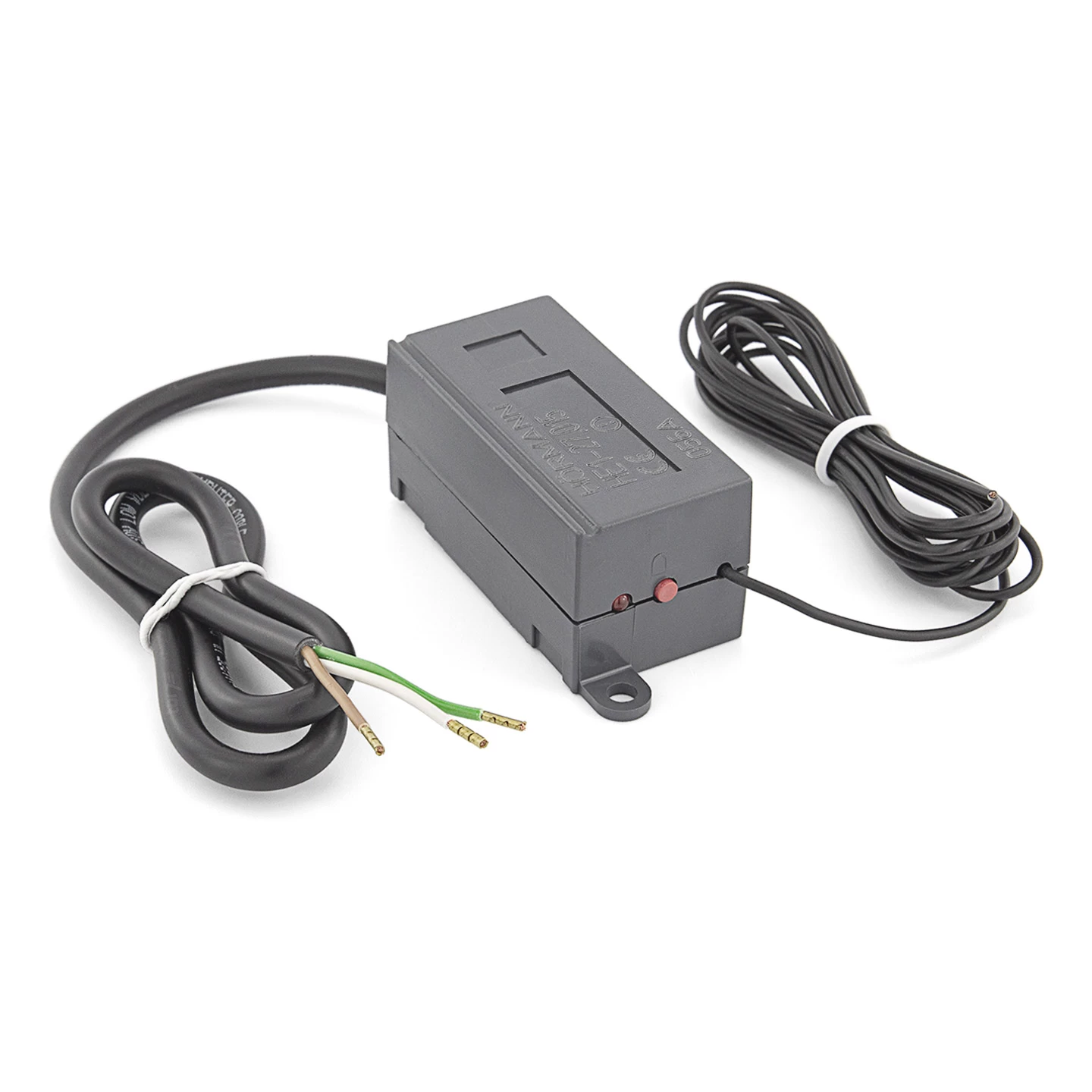

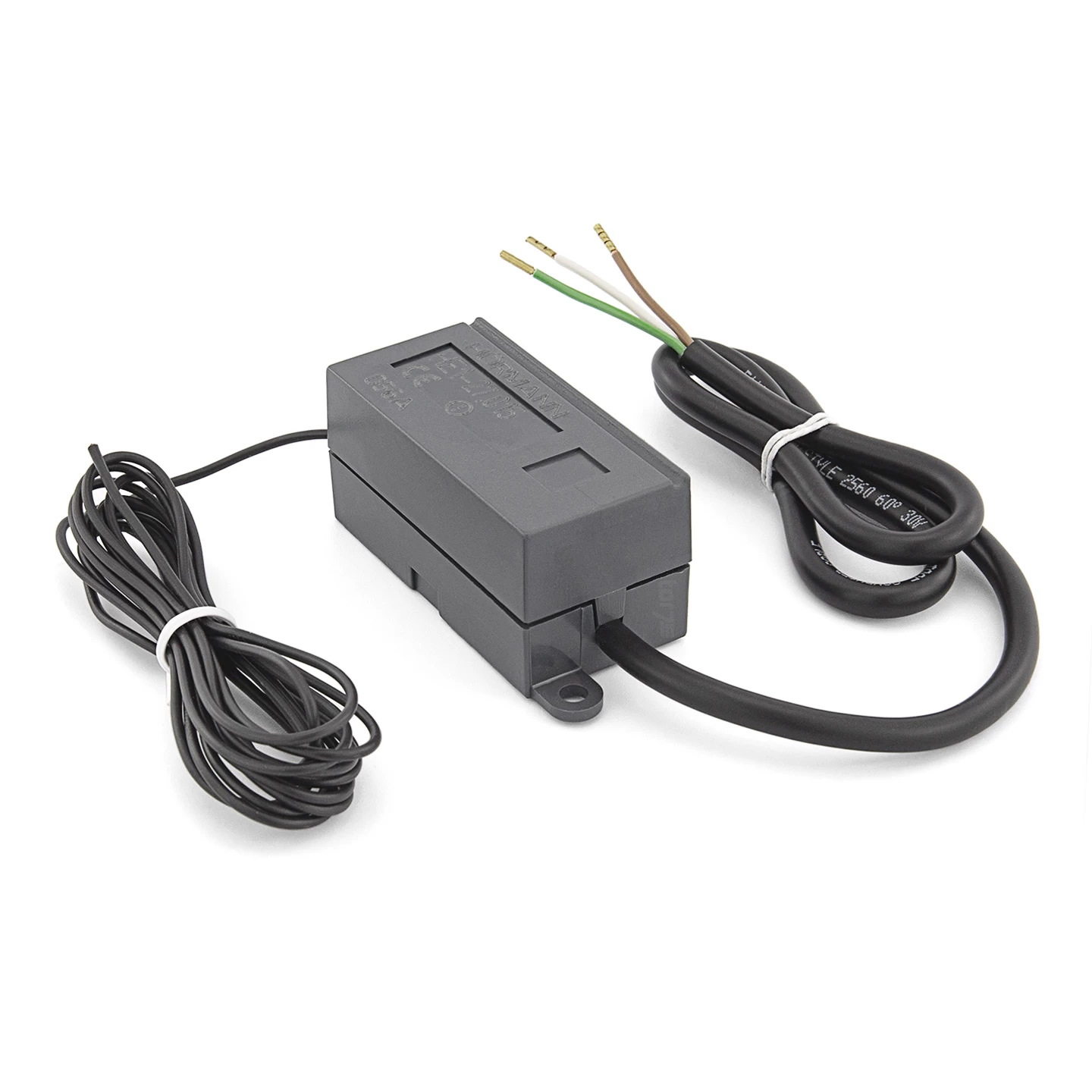

Der 1-Kanal-Funkempfänger HE 1, 27,015 MHz dient vor allem als Ersatzteil für ältere Hörmann Torantriebe, bei denen ein gleichartiger Empfänger verwendet wurde. Durch den Austausch wird es möglich, vorhandene Hörmann Handsender mit 27,015 MHz problemlos weiter zu verwenden. Es ist jedoch zu beachten, dass diese Frequenz vor allem bei Funkzubehör in Frankreich zum Einsatz kam und daher hier in Deutschland eher selten ist.

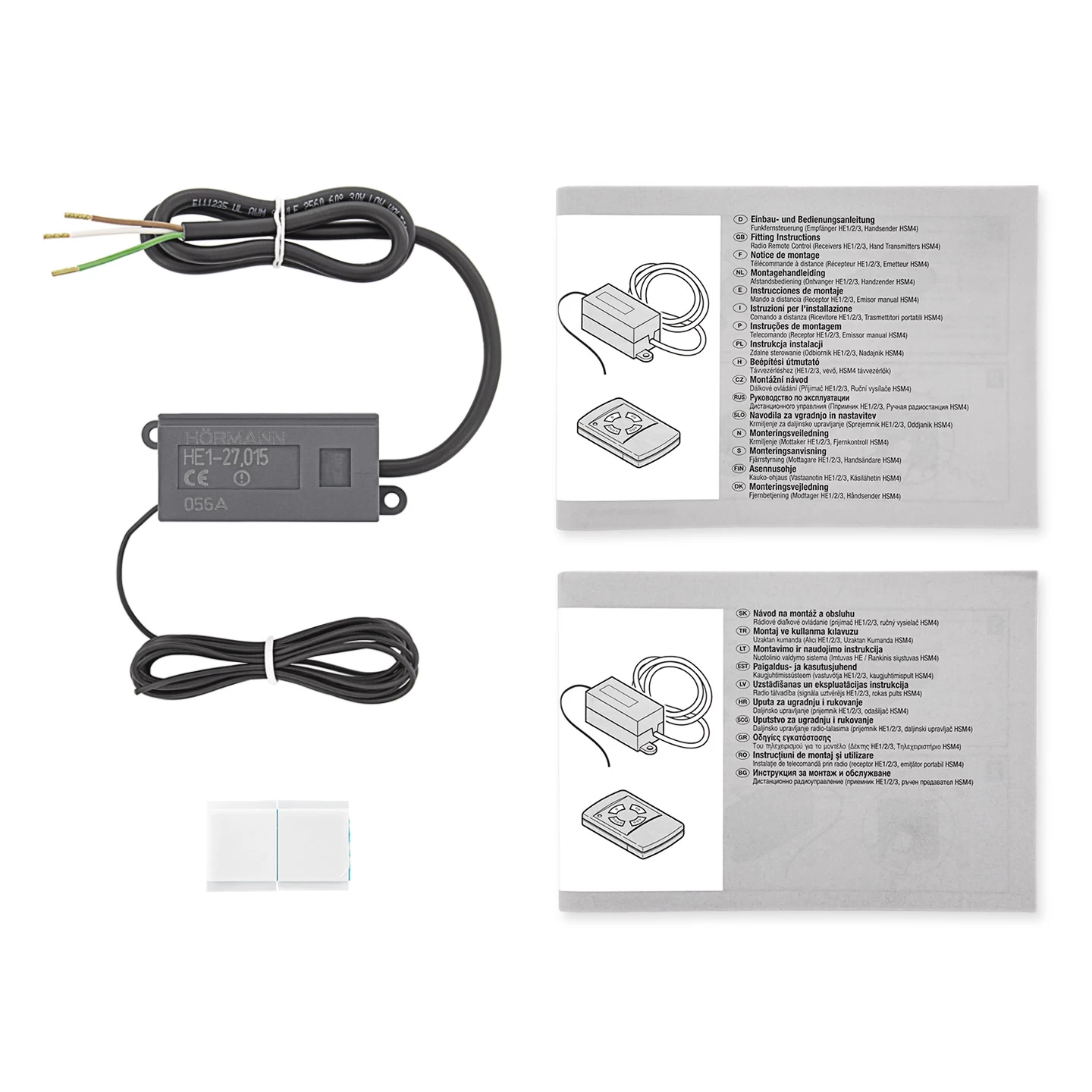

Lieferumfang

• 1 x 1-Kanal- Empfänger HE 1, 27,015 MHz
• inkl. 3-adrige Anschlussleitung (ca. 500 mm lang)
• inkl. Kabelantenne

Das hier erhältliche Funkmodul HE 1 gehört zu dem Zubehör, das ausschließlich nur mit Hörmann Torantrieben kompatibel ist. Der Anschluss des Empfängers erfolgt über das mitgelieferte 3-adrige Anschlusskabel, das mit dem 3- oder 4-poligen Funkempfänger-Steckplatz des Antriebs verbunden wird. Die hinter dem Steckplatz geschaltete Elektronik sorgt dafür, dass der Torantrieb über den Empfänger steuerbar ist. Da weder Anschluss noch Elektronik bei Fremdherstellern identisch zu Hörmann sind, kann der Funkempfänger HE 1 nicht für Fremdantriebe verwendet werden.

Bitte beachten Sie auch, dass der Funkempfänger HE 1, 27,015 MHz nur mit Handsendern verwendet werden kann, die dieselbe Frequenz nutzen. Hierzu gehören etwa die derzeit noch erhältlichen Geräte Hörmann Handsender HS 4, 27,015 MHz (Art-Nr. 437608) und Hörmann Handsender HSM 4, 27,015 MHz (Art-Nr. 437232). Aber auch ältere, nicht mehr erhältliche Sender DH 01, DH 02, DH 03, DH 04, DHM 01, DHM 02, DHM 04 u. RC 2000 A wurden teilweise mit der Frequenz 27,015 MHz ausgeliefert.

Hörmann Handsender aus dem 27-MHz-Frequenzband sind an deren grünen Tasten zu erkennen. Diese Tastenfarbe wird nicht für Modelle mit anderen Frequenzen (z. B. 40 MHz, 433 MHz, 868 MHz) verbaut. Zu dem 27-MHz-Band gehören jedoch mehrere Frequenzen, die untereinander nicht kompatibel sind. So wurde in Deutschland hauptsächlich Funkzubehör mit 26,975 MHz verkauft, in Frankreich dagegen mit 27,015 MHz. Neben der Tastenfarbe ist auf der Rückseite jedes Hörmann Handsenders die eigentliche Frequenz aufgedruckt oder eingraviert. Nur, wenn dort der Wert 27,015 MHz zu finden ist, kann der Sender auch mit dem Empfänger hier verwendet werden. Steht jedoch dort ein anderer Wert, so ist der Empfänger HE 1 alternativ für die Frequenzen 26,975 MHz (Art-Nr. 437240) u. 26,995 MHz (Art-Nr. 437241) erhältlich.

Beim HE 1 handelt es sich um einen klassischen 1-Kanal-Empfänger, wie sie bei vielen älteren Torantrieben zum Einsatz kamen. Der Eingang für diese Empfänger ist dabei meist mit der Funktion Impuls verknüpft. Diese löst nach der Impulsfolge abwechselnd die Befehle Tor-Auf, Stopp, Tor-Zu, Stopp und so weiter aus. Somit ist es möglich, einen Torantrieb mit nur einem Funkkanal zu steuern. Da der Empfänger HE 1 ausschließlich für Torantriebe bestimmt ist, kann er auch nur die Impulsfunktion auslösen. Eine Ein/Aus-Dauerschaltung ist mit diesem Zubehör nicht möglich.

Technische Daten

• 1-Kanal-Funkempfänger für Torantriebe von Hörmann
• Funktion: Impuls (0,5 s), löst abwechselnd die Befehle aus: Tor-Auf, Stopp, Tor-Zu, Stopp usw.
• Frequenz: 27,015 MHz (Frankreich)
• Schutzart: nur für trockene Räume geeignet
• Betriebsspannung: 24 V DC (über Torantrieb)

Liste kompatibler Hörmann Torantriebe:

• Garagentorantriebe: SupraMatic E, P u. HT der Serien 1 bis 4, EcoMatic u. ProMatic Serie 1 bis 4
• Drehtorantriebe DTA N, DTA L, RotaMatic / P / PL u. VersaMatic / P
• Schiebetorantriebe STA, LineaMatic / P / H

Hinweis: Bei Einfahrtstorantrieben darf der Empfänger nur innerhalb des Steuerungsgehäuses eingebaut werden, da dessen Gehäuse selbst nicht witterungsgeschützt ist.

EAN: 4005954956447
